概述

水泵液位控制柜系列产品是融微处理芯片控制技术、现代数字模糊智能控制技术、全功能泵保护技术、全自动液位检测、控制于一体的专用泵类启动保护控制装置。该整合型设计彻底避免传统启动保护装置功能少、故障率高的缺点、适合应用于复杂环境下的全天候无人值守工作。

水泵液位控制柜系统根据液位逻辑关系自动循环工作。由液位传感器将液位信息传递给控制器电脑控制主板，控制主板对信息进行分析判断，并发出工作命令，实现自动循环工作。

根据用户使用情况不同有以下几种工作模式：

a）双液位控制   b）上水箱给水控制   c）下水池排水控制

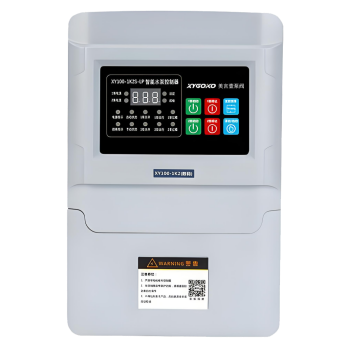

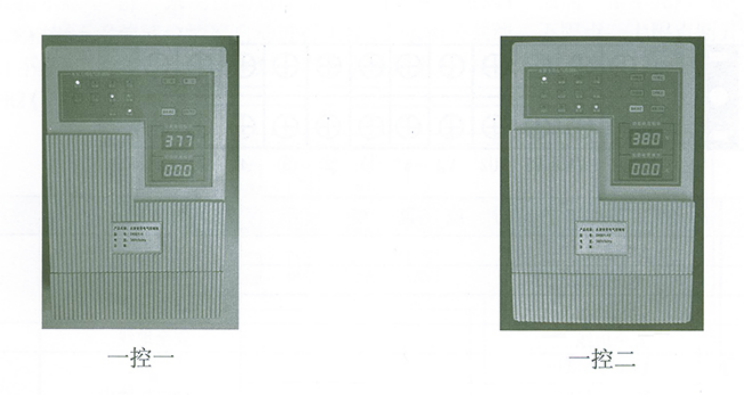

            水泵液位控制柜产品图

液位控制

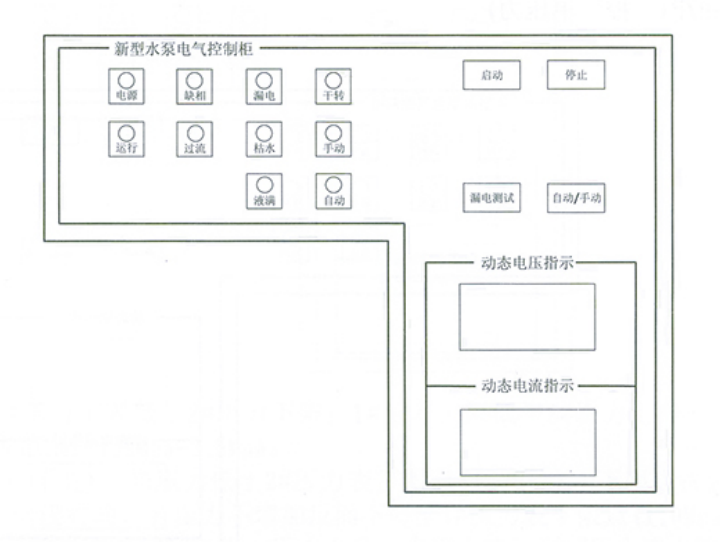

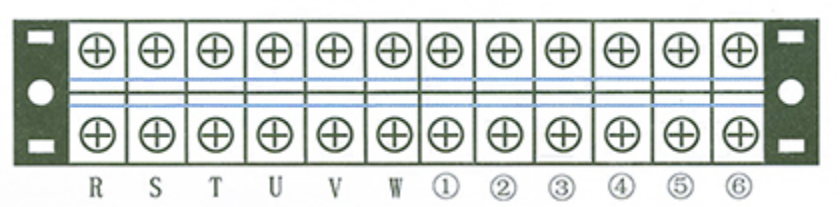

1） BK-801-H（一控一）面膜图

工作原理

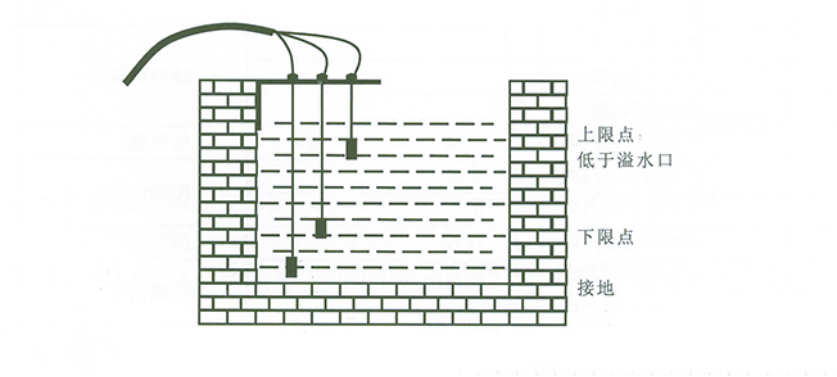

给水型：系统根据上水箱（水塔）液位情况自动进行工作（下水池公共线、下限点、上限点短接）。当上水箱缺水（“液满”指示灯不亮），系统自动启动水泵；当上水箱液满（“液满”指示亮），系统自动停止水泵。

排水型：系统根据下水池液位情况自动进行工作（上水箱公共线、下限点、上限点断开）。当下水池液满（“枯水”指示灯不亮），系统自动启动水泵；当下水池枯水（“枯水”指示亮），系统自动停止水泵。

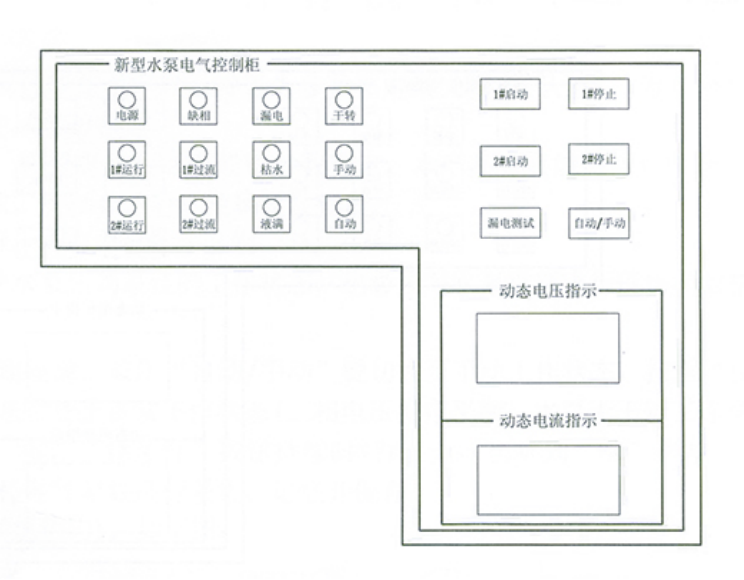

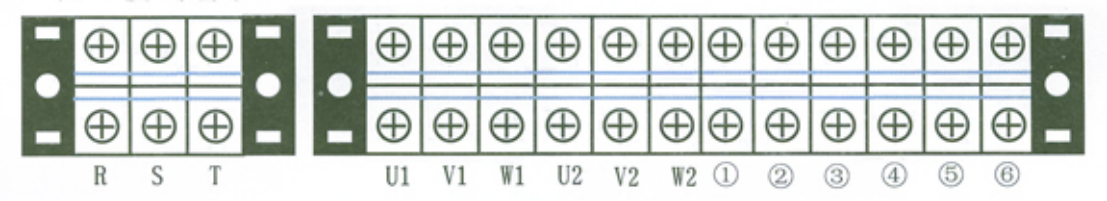

2） BK-801-H2（一控二）面膜图

工作原理

系统根据上、下液位情况自动进行工作：当上水箱缺水（“液满”指示灯不亮），且下水池液满（“枯水”指示灯不亮），系统自动启动水泵；在工作中若下水池缺水（“枯水”指示灯亮），系统自动停止水泵，等待下水池液满（“枯水”指示灯不亮），系统又自动启动水泵，直至上水箱液满（“液满”指示灯亮）后，系统自动停止水泵。

每自然停泵（枯水停泵或液满停泵）一次，下次启动自动切换到另一台水泵。

系统将依照该逻辑关系自动循环工作。

功能特点

 1）手动、自动控制。

 2）主、备泵自动轮换及故障自动切换。

3）自动状态下，停电自动恢复。

4）液位自动控制或压力自动控制。

5）短路、过流、缺相、三相不平衡故障进行自动保护、自动报警。

6）泵干转运行自动停机保护及自动恢复。

7）现场精确整定，无需任何工具即可每台泵实现量身定制的保护参数整定并自动存储记忆。

8）适用于泵特性的高灵敏无误动作漏电保护功能。

9）轻触按钮控制，动态声光报警。

10）实时、清晰地显示水泵工作时的动态电流、电压值。

11）预留网络接口，配接BK-485模块后，可实现电脑组网远程群控。通过网络，还可实现远程实时启动及停机、动态显示工作状态、多机群控，多台泵任意定时启动、关闭、液位控制、自动轮换等强大的组合自编程控制方式，同时实现动态电流、功率显示、模拟液位显示等增强功能，并记录单泵运行时间，故障记录等各类信息等。

12）独特的集成整合设计，体积小，重量轻、安装便捷。

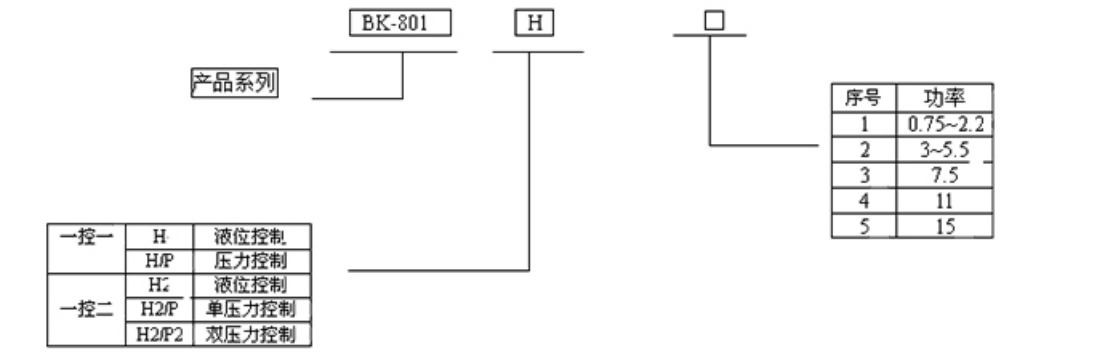

产品型号意义

操作说明

1、 参数整定

1） 本产品不同型号的控制设备在出厂时已设置为参数整定最大值（默认值）。为了使泵达到最佳的工作状态，必须对其进行现场参数整定。

2） 初次使用或更换泵后，因没有进行正确现场参数整定，本产品有可鞥在运行中会出现短路、过流等任何一种故障保护状态，所以必须进行现场参数整定。

3） 各泵参数整定分别进行，没有先后顺序区别。

4） 在维修水泵后，为了使水泵达到最佳的工作状态，也必须对水泵重新进行现场参数整定。

2、 参数整定步骤

确认接线正确无误后，接通电源，按压“自动/手动”键切换至手动工作状态，按压“1#运行”按钮，水泵工作一段时间后，观察水泵是否处于正常工作状态（三相电压稳定平衡、水泵无干转工作现象，水泵无电气及机械故障的等）。确认正常后，按住“1#运行”按钮持续6秒钟以上，当听到“嘀”声响，便可以松开按钮，系统将对水泵正常工作时的各种电气参数进行采集、记忆并保存。

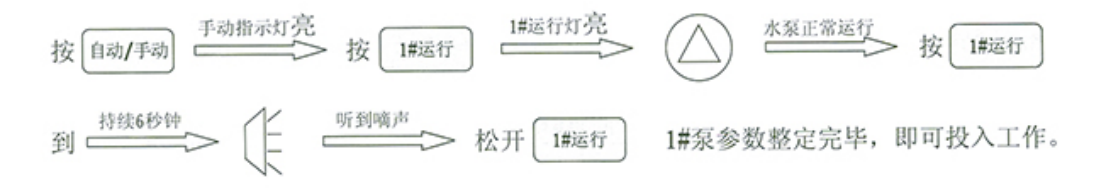

1#泵现场参数整定操作（2#泵相同），如下图：

3、 恢复出厂值

接通电源，按压“自动/手动”键。使工作状态处于“手动”状态下。按住“1#停止”键保持6秒钟以上，听到一声长鸣音，松开按键，此时系统将1#泵恢复出厂参数整定最大值（默认值），用户即可以进行参数整定。

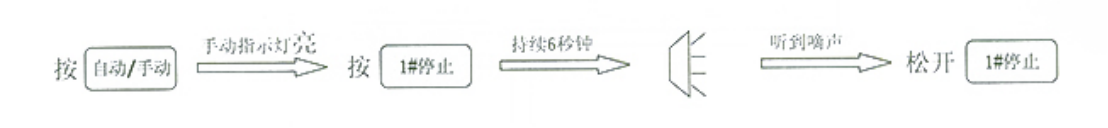

1#泵参数恢复出厂值操作（2#泵相同），如下图：

注意：

☆ 整定过程中，必须持续按住运行键6秒钟以上，听到“嘀”声响后，方可松开按钮。

☆ 不能同一时刻对两台泵进行参数整定。

☆ 恢复出厂值操作必须在泵不工作状态下进行。

4、 漏电检测

通电启动水泵后，按压“漏电测试”按钮，系统立即停机，漏电保护指示灯亮，面板按键锁定，按键无效。人工关闭电源，重新接通电源，或按自动/手动切换按钮，系统恢复正常工作。

注意：

☆ 漏电测试必须定期进行！以确保本产品在工作过程中的漏电保护功能正常。

☆ 本产品只对在工作中输出端口的线路及泵漏电故障起保护作用。

☆ 尽管本产品的干转（脱水）运行保护无需依赖液位探头（无需下液位探头），即能在自动工作方式下可靠保护停机，如果安装条件允许，建议安装探头进行下液位探测，以缩短因干转（脱水）保护恢复所需要的时间。

5、 操作及工作特点说明

本产品具备两种基本工作形式：1）自动工作；2）手动工作。

1） 自动工作的基本操作

接通电源，电源指示灯亮，按压“自动/手动”按钮，自动指示灯亮，系统处于自动工作方式。

系统自动工作由液位或压力控制，满足启动条件时，系统启动水泵进行工作，满足停止条件时，系统停止水泵。

在自动工作过程，要使水泵停止，按运行、停止键均无效，必须按压“自动/手动”按钮，切换至手动工作状态，手动指示灯亮，系统停机。

2） 手动工作的基本操作

接通电源，电源指示灯亮，按压“自动/手动”按钮，切换至手动工作状态，手动指示灯亮，系统工作在手动工作方式。

按压“1#运行”按钮，启动1#泵，1#泵运行指示灯亮，按压“1#停止”按钮，停止1#泵，（2#泵相同），需两台泵同时运行时，必须先启动一台泵，间隔6秒后才能启动另一台泵。

系统不会根据液位或压力信号自动启、停水泵，手动工作方式完全根据用户自己的需要，进行操作。

6、 工作特点及说明

1） 自动轮换功能：产品的出厂默认轮换参数比列为（1：1），且默认1#泵为主泵，当首先启动1#泵后，下次将启动2#泵。

2） 停电记忆恢复功能：当泵在正常工作时，突然停电，恢复供电后，系统自动恢复工作。

3） 故障自动切换功能：出现过流、三相不平衡、干转、缺相等故障，系统立即切换启动另一台泵。

4） 如果出现过流、三相不平衡，干转等故障，系统反复切换一次，若两泵同时存在故障，系统等待一段时间后，自动恢复工作。

5） 若出现缺相、漏电、短路以及双泵同时故障时，系统立即切断负载，必需人工关闭电源，排除相应故障后，重新接通电源，恢复系统正常工作。
