FPZ增强聚丙烯自吸泵
- 品牌：壹泵阀
- 型号：FPZ
- 压力/扬程：10~28米
- 工作温度：-14℃~80℃
- 连接方式：法兰
- 产品名称：FPZ增强聚丙烯自吸泵
- 通径/流量：3~20吨/每小时
- 材质：RPP增强聚丙烯
- 驱动方式：电动
- 适用范围：用于输送酸、碱、盐等腐蚀性液体。特别适用于输送盐酸、稀硫酸、浓硫酸等强酸，以及碱液和其他腐蚀性无机介质。
- 产品概述
- 性能参数
- 尺寸重量
FPZ增强聚丙烯自吸泵
FPZ增强聚丙烯自吸泵概述
FPZ增强聚丙烯自吸泵是上海美言壹泵阀自行开发生产的高效节能耐腐泵之一。介质过流部分采用玻纤增强聚丙烯(RPP)注塑成形，结构紧凑，机械强度高，耐腐性能优异，尺寸稳定等优点。RPP增强聚丙烯材质广泛应用于化工、制药、环保、水处理等部门，用于输送酸、碱、盐等腐蚀性液体。特别适用于输送盐酸、稀硫酸、浓硫酸等强酸，以及碱液和其他腐蚀性无机介质，工作温度在-14℃~80℃。泵的性能可靠，高效低耗，运转平稳，安装及维修保养方便，总体技术水平处于国内领先故深受广大客户信赖。使用我厂耐腐蚀泵是广大客户的优先选择。

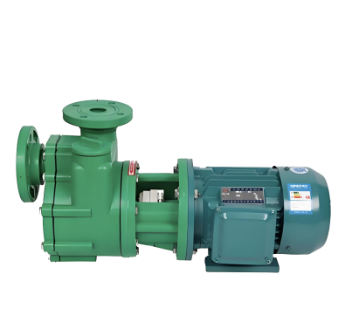

FPZ增强聚丙烯自吸泵产品图
FPZ增强聚丙烯自吸泵选用的增强聚丙烯是用玻璃纤维直接增强，或将聚丙烯经化学接枝再伟具有更优异的强度和韧性，综合性能达到和超过通用工程塑料。机械强度好、模量高，可在相当负荷下工作;耐热性好，冲韧性优异，可在-14~-80℃温度范围使用，化学稳定性好，可在许多化学介质影响下保持使用性能玻璃纤维增强或将聚丙烯经化学改性再用玻璃纤维增强方法效果更好。
FPZ增强聚丙烯自吸泵结构和使用范围
增强聚丙烯离心泵为单级单吸离心泵结构，有FP增强聚丙烯离心泵、FP-L增强聚丙烯化工泵、 FPG增强聚丙烯管道泵、FPZ增强聚丙烯自吸泵多种型式，传动方式有带底板式和直联式两种，机封均采用碳化硅机械密封。泵的配用电机为Y型普通电机和YB型防爆电机。还有FP增强聚丙烯离心泵可用于输送盐酸、稀硫酸、有机酸等非氧化性酸及PH值小于7的酸性盐等有腐蚀性液体。其具体耐腐蚀性能请参照腐蚀性能表。

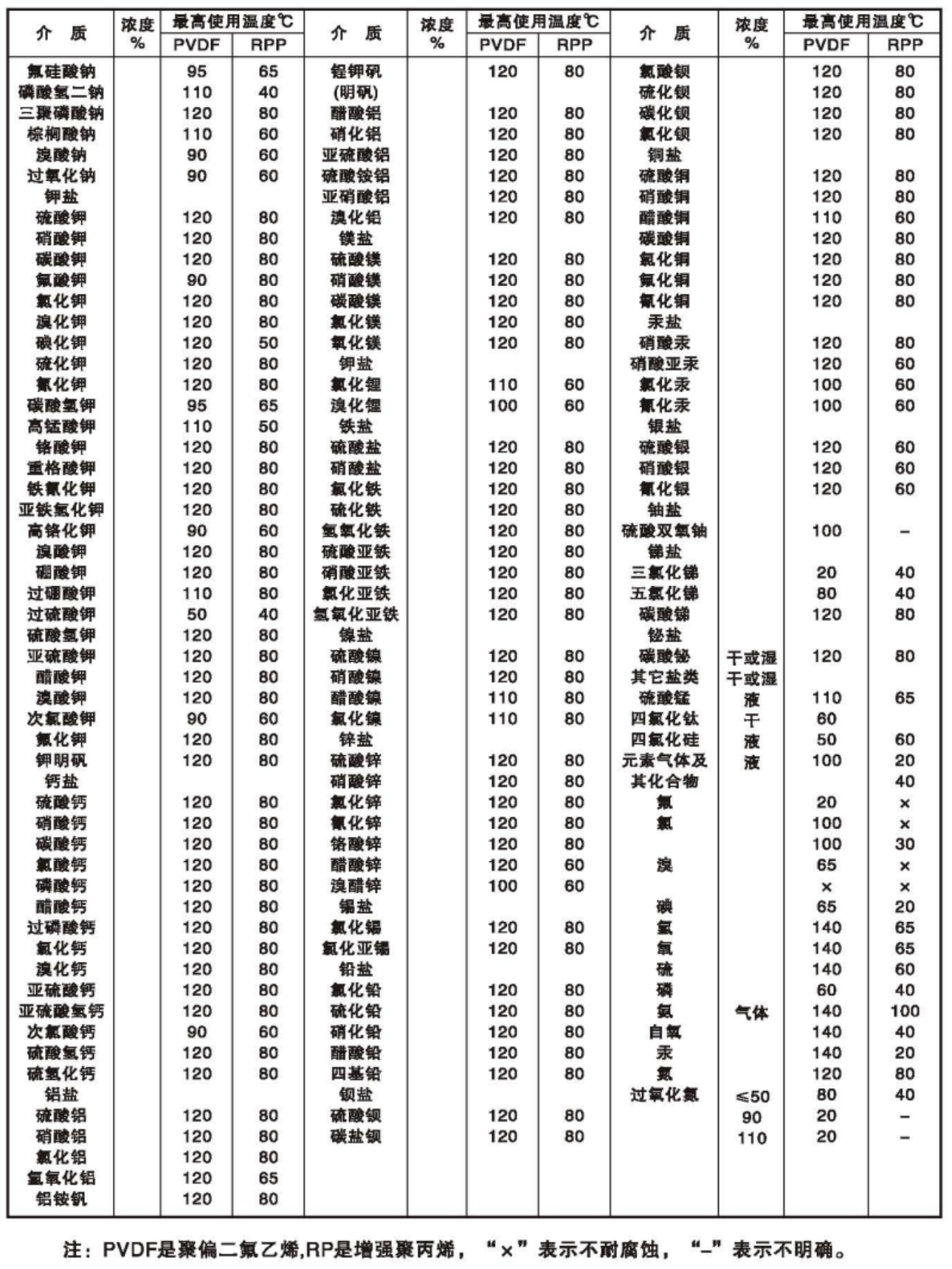

偏二氟(PVDF)、玻纤增强聚丙烯(RPP)适用介质温度及浓度表

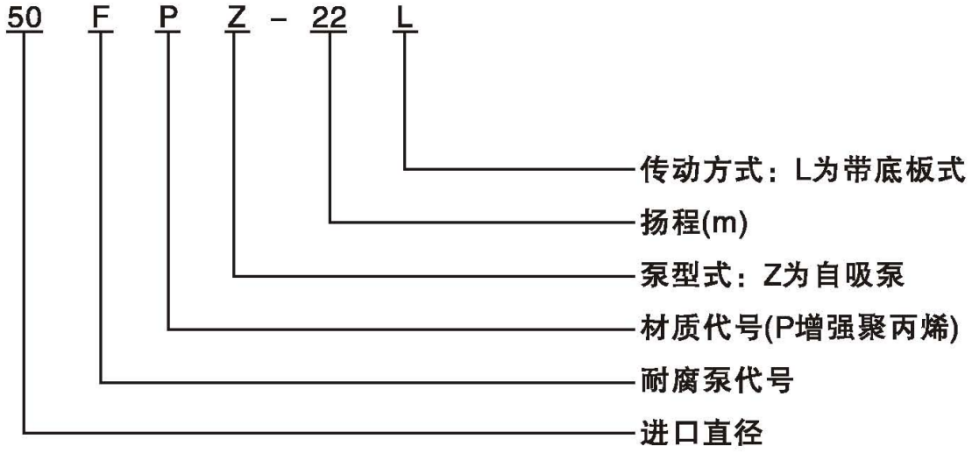

FPZ增强聚丙烯自吸泵型号意义
FPZ增强聚丙烯自吸泵型号及性能参数表
| 型号规格 | 流量m³/h | 扬程 m | 自吸高度m | 转速r/min | 自吸时间 s/m | 进出口径 | 功率kw | 与轴电机 连接型式 | |
| 进mm | 出mm | ||||||||
| 25FPZ-10 | 3 | 10 | 3 | 2900 | 70 | 25 | 25 | 0.55 | 直联式 |
| 32FPZ-11 | 3.5 | 11 | 3 | 2900 | 70 | 32 | 25 | 0.75 | 直联式 |
| 40FPZ-18 | 10 | 18 | 3 | 2900 | 70 | 40 | 32 | 1.5 | 直联式 |
| 50FPZ-22 | 16 | 22 | 3 | 2900 | 65 | 50 | 40 | 2.2 | 直联式 |
| 40FPZ-25 | 18 | 25 | 4 | 2900 | 55 | 40 | 32 | 3 | 直联式 |
| 50FPZ-28 | 20 | 28 | 4 | 2900 | 50 | 50 | 40 | 4 | 直联式 |
| 40FPZ-18L | 10 | 18 | 3 | 2900 | 60 | 40 | 32 | 1.5 | 带底板式 |
| 50FPZ-22L | 16 | 22 | 3 | 2900 | 60 | 50 | 40 | 2.2 | 带底板式 |
| 40FPZ-25L | 18 | 25 | 4 | 2900 | 55 | 40 | 32 | 3 | 带底板式 |
| 50FPZ-28L | 20 | 28 | 4 | 2900 | 50 | 50 | 40 | 4 | 带底板式 |

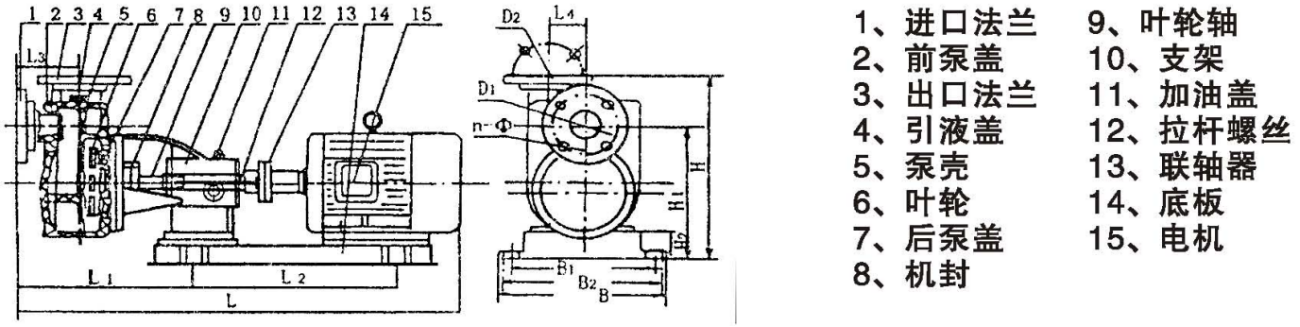

FPZ增强聚丙烯自吸泵外形尺寸图
零部件名称：1、进口法兰 2、前泵盖 3、出口法兰 4、引液盖 5、泵壳 6、叶轮 7、后泵盖 8、机封9、叶轮轴 10、支架 11、加油盖 12、拉杆螺丝 13、联轴器 14底板 15、电机
FPZ增强聚丙烯自吸泵外形尺寸表
| 型号尺寸 | L | L₁ | L₂ | L₃ | L₄ | H | H₁ | H₂ | B | B₁ | B₂ | D₁ | D₂ | N×φ |
| 25FPZ-10 | 500 | 190 | 265 | 150 | 56 | 305 | 185 | 40 | 150 | 113 | 120 | 中25 | φ25 | 缩节 |
| 32FPZ-11 | 500 | 210 | 265 | 150 | 56 | 310 | 190 | 40 | 150 | 113 | 120 | φ32 | φ25 | 缩节 |
| 40FPZ-18 | 560 | 235 | 265 | 115 | 66 | 310 | 215 | 40 | 185 | 140 | 136 | 110 | 100 | 4×14 |
| 40FPZ-25 | 620 | 335 | 220 | 115 | 66 | 310 | 205 | 30 | 210 | 160 | 160 | 110 | 100 | 4×14 |
| 50FPZ-22 | 600 | 255 | 265 | 120 | 76 | 325 | 235 | 40 | 190 | 140 | 136 | 125 | 110 | 4×16 |
| 型号尺寸 | L | L₁ | L₂ | L₃ | L₄ | H | H₁ | H₂ | B | B₁ | B₂ | D₁ | D₂ | N×φ |
| 50FPZ-28L | 650 | 365 | 220 | 120 | 76 | 335 | 215 | 30 | 240 | 200 | 200 | 125 | 110 | 4×16 |
| 40FPZ-18L | 815 | 356 | 295 | 115 | 66 | 345 | 250 | 52 | 290 | 250 | 250 | 110 | 100 | 4×16 |
| 50FPZ-22L | 845 | 363 | 295 | 120 | 76 | 358 | 255 | 52 | 290 | 250 | 250 | 125 | 110 | 4×16 |
| 40FPZ-25L | 880 | 326 | 420 | 115 | 66 | 355 | 255 | 55 | 356 | 252 | 310 | 110 | 100 | 4×16 |
| 50FPZ-28L | 900 | 335 | 415 | 120 | 76 | 355 | 260 | 55 | 356 | 252 | 310 | 125 | 110 | 4×16 |
FPZ增强聚丙烯自吸泵的安装
1、泵在安装使用前应仔细核对型号规格是否配套适用，并详细阅读产品使用说明书。
2、泵在安装使用前必须仔细检查各部位紧固件有无松动，若有松动必须重新拧紧。
3、安装管路不可直接支撑在泵的进出口法兰上，必须另设支撑点，以防泵变形损坏
4、泵的安装位置高于液面(在泵的吸程允许范围内)时，应在吸入管路端安装底阀，并在排出管路上设置灌液螺孔和阀门，供起动前灌泵之用。
5、泵的进口直径应安装相同的吸入管，自吸泵的进口水平管段的长度不得大于0.5mm。泵的出口管安装高度不得低于1mm，最好配装阀门，便于操作时先开机后开阀，先关后停机。
6、泵在安装使用时应注意泵的流量和扬程必须按使用说明书标准，如扬程低达不于标准，应在泵出口处安装球阀控制流量，以免超负荷烧坏电机。
FPZ增强聚丙烯自吸泵的使用
1、泵在起动前应采用灌泵或抽真空手段使泵内充满液体，严禁空转和反转。
2、带有支架轴承箱的泵必须使用前加注冷却机油在油标视镜一半，以防轴承烧坏，并经常更换或补充冷却机油。
3、泵的输送液应不含泥沙、颗粒和较长纤维物质，以防堵塞致使叶轮和机封损坏。
4、泵的输送介质比重大于1.2时应另配电机，以免影响扬程或烧坏电机。
5、停车前应先关闭排出管路阀门，在倒灌情况下还需关闭吸管路阀门，后关闸停机。
