ZCQ-F氟塑料磁力自吸泵
- 品牌：壹泵阀
- 型号：ZCQ-L
- 压力/扬程：10~34米
- 工作温度：-20℃~100℃
- 连接方式：法兰
- 产品名称：ZCQ-F氟塑料磁力自吸泵
- 通径/流量：5~55吨/每小时
- 材质：氟塑料合金、HT200衬氟、铸铁衬F46
- 驱动方式：电动、磁力驱动
- 适用范围：适用于医药、食品、制碱、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和责重液体。
- 产品概述
- 性能参数
- 尺寸重量
ZCQ-F氟塑料磁力自吸泵
ZCQ-F氟塑料磁力自吸泵概述
ZCQ-F系列衬氟自吸式磁力驱动离心泵，是自吸离心泵与磁力驱动泵的完美组合。采用磁力耦合传动，不存在动密封点。因此即能彻底杜绝了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象。又具有良好的自吸功能。其过流部件采用耐腐性氟材料。因此广泛用于医药、食品、制碱、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和责重液体的输送。
适用温度:-20'C~100C

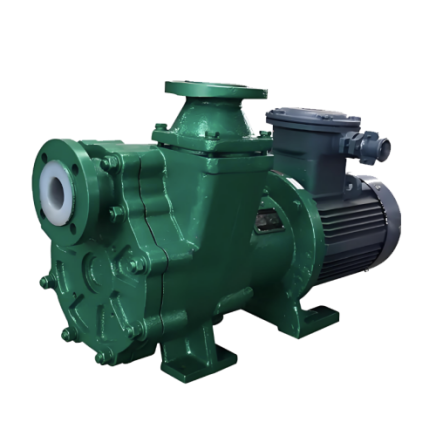

ZCQ-F氟塑料合金磁力自吸泵产品图

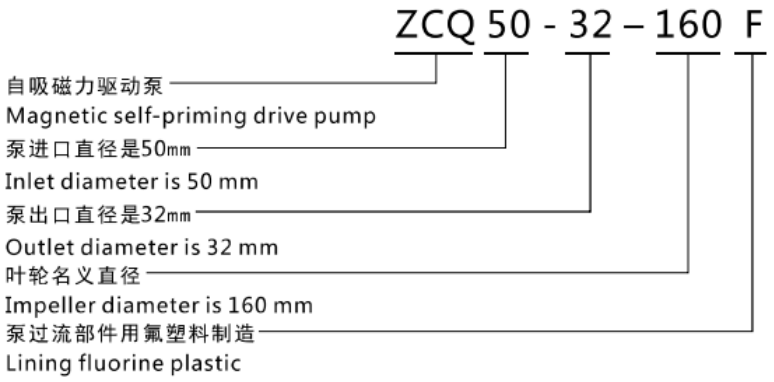

ZCQ-F氟塑料磁力自吸泵型号意义

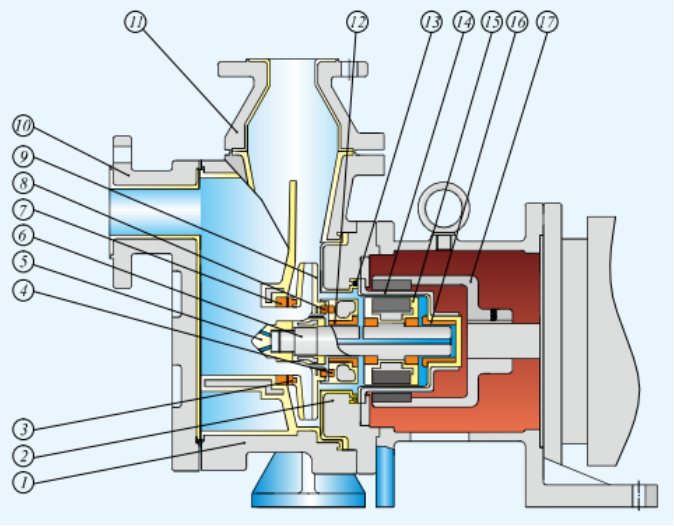

ZCQ-F氟塑料磁力自吸泵结构图及零部件名称
零部件名称：1.泵体Pump body 2.泵盖 Pump cover 3.叶轮前口环 Oral ring 4.止退环Anti retreat ring 5.叶轮螺母Impellernut6.主轴 Spindle 7.静环Stator seal ring 8.叶轮后口环 Oral ring 9.叶轮Impeller 10.前盖Stainless steel cover 11.出口法兰 Exit flange 12.前轴承Bearing 13.隔离套密封圈Spacer sleeve gasket ring 14.隔离套总成Spacersleeve combination 15.转子总成 Rotorcombination 16.后轴承Bearing 17.外磁Outside the magnetic 18.支架Stent
ZCQ-F氟塑料磁力自吸泵分解图
ZCQ-F氟塑料磁力自吸泵常见故障与排除
| 故 障 | 原 因 | 解 决 方 法 |
| 泵不自吸 | 1、吸入管漏气。2、出口管太短。3、出口阀门关闭。4、运输中泵螺栓松动，密封面漏气。 | 1、检查吸入管路。2、加长出口管。3、打开出口阀门。4、旋紧松动的螺栓。 |
| 打不出液体 | 1、吸入管路内有空气、进口堵塞。2、吸上高度太高。3、要求扬程大于泵扬程。4、排出管太细，管路损失过大。5、泵反转。 | 1、清理管路。2、降低泵安装高度。3、更换扬程高的泵。4、换管径与泵口径等大的输出管。5、调整泵转向。 |
| 流量不足 | 1、叶轮损坏。2、密封件损坏。3、转数不够。4、转数不足。5、出口管弯头过多，阻力过大。 | 1、更换叶轮。2、更换密封件3、增加转数。4、按规定重装管道。5、重新合理安排管路。 |
| 扬程不足 | 1、输送介质内有空气。2、叶轮损坏。3、转数不够。4、输送介质粘度过大。 | 1、重新灌注液体或排空气体。2、更换叶轮。3、检查电机和供电线路。4、降低粘度或增加灌注压力。 |
| 功率过大 | 1、输送介质比重过大。2、有机械磨擦。 | 1、更换大功率电机或泵。2、检查何处磨擦，进行检修。 |

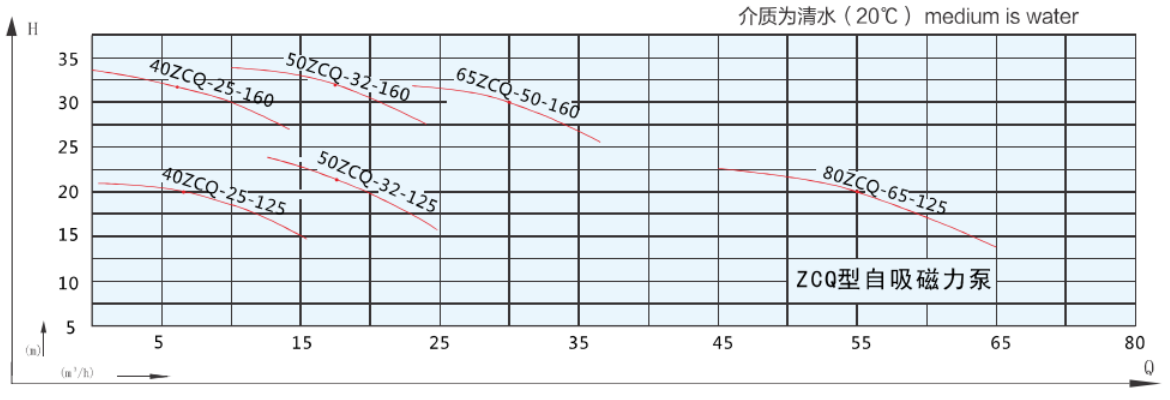

ZCQ-F氟塑料磁力自吸泵性能曲线图
ZCQ-F氟塑料磁力自吸泵型号与性能参数 *表格φ流量扬程加粗字体为基本型
| 序号 | 型号 Model | 转速(Rev)=2900r/min介质密度(Medium deJNSity)=1000kg/m³ | ||||||||
| 流量 Flow (m³/h) | 扬程Pump head(m) | 效率η(%) | 进口 Inlet (mm) | 出 口 Outlet (mm) | 汽蚀余量 NPSHr(m) | 电机功率Powe(kw) | 自吸高度 self prim (m) | 自吸时间self-primingtime (s) | ||
| 1 | ZCQ40-32-125F | 5 | 22 | 42 | φ40 | φ 3 2 | 3 | 2.2 | 3 | 150 |
| 6.3 | 20 | |||||||||
| 7 | 10 | |||||||||
| ZCQ40-32-160F | 3 | 34 | 24 | φ 4 0 | φ32 | 3 | 4 | 3 | 150 | |
| 2 | 6.3 | 32 | ||||||||
| 7.5 | 28 | |||||||||
| 3 | ZCQ50-40-125F | 10 | 22 | 42 | φ50 | φ40 | 3 | 2.2/3 | 3 | 150 |
| 12.5 | 20 | |||||||||
| 15 | 18 | |||||||||
| ZCQ50-32-160F | 10 | 34 | 48 | φ 5 0 | φ32 | 3.5 | 5.5 | 3 | 150 | |
| 4 | 12.5 | 32 | ||||||||
| 15 | 26 | |||||||||
| 5 | ZCQ65-50-160F | 15 | 32 | 55 | φ65 | φ50 | 4 | 7.5 | 3 | 150 |
| 25 | 30 | |||||||||
| 30 | 25 | |||||||||
| ZCQ80-65-125F | 35 | 28 | 48 | φ 8 0 | φ 6 5 | 4.5 | 7.5 | 3 | 180 | |
| 6 | 50 | 20 | ||||||||
| 55 | 12 | |||||||||

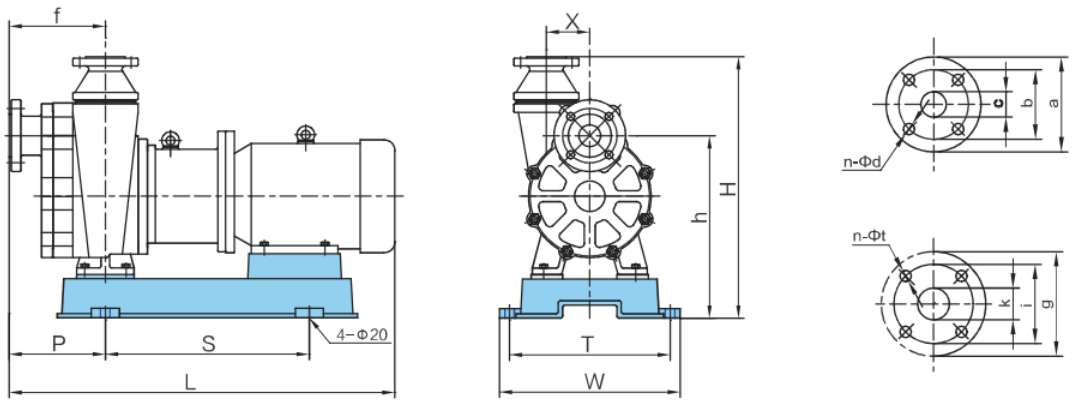

ZCQ-F氟塑料磁力自吸泵外形安装及法兰尺寸图一
表一 ： *表中尺寸仅供参考，公司保留更改的权利，以单页具体型号安装尺寸为准。
| 序 号 | 型号 Model | 外 型 安 装 尺 寸Outside and installing size | 进口法兰尺寸Inlet flange size | 出口法兰尺寸Outlet flange size | ||||||||||||||
| L | S | P | f | W | T | H | h | X | c | a | b | n-φd | k | 9 | i | n-φt | ||
| 1 | ZCQ40-32-160F | 756 | 275 | 180 | 185 | 240 | 190 | 450 | 270 | 95 | 40 | 150 | 110 | 4-φ17.5 | 32 | 140 | 100 | 4-φ14 |
| 2 | ZCQ50-32-160F | 889 | 470 | 222 | 222 | 416 | 370 | 610 | 420 | 100 | 50 | 165 | 125 | 4-φ17.5 | 32 | 140 | 100 | 4-φ17.5 |
| 3 | ZCQ60-50-160F | 889 | 470 | 222 | 222 | 416 | 370 | 590 | 420 | 100 | 65 | 185 | 145 | 4-φ17.5 | 50 | 165 | 125 | 4-φ17.5 |
| 4 | ZCQ80-65-125F | 970 | 430 | 355 | 215 | 470 | 435 | 550 | 370 | 110 | 80 | 200 | 160 | 8-φ17.5 | 65 | 185 | 145 | 4-φ17.5 |

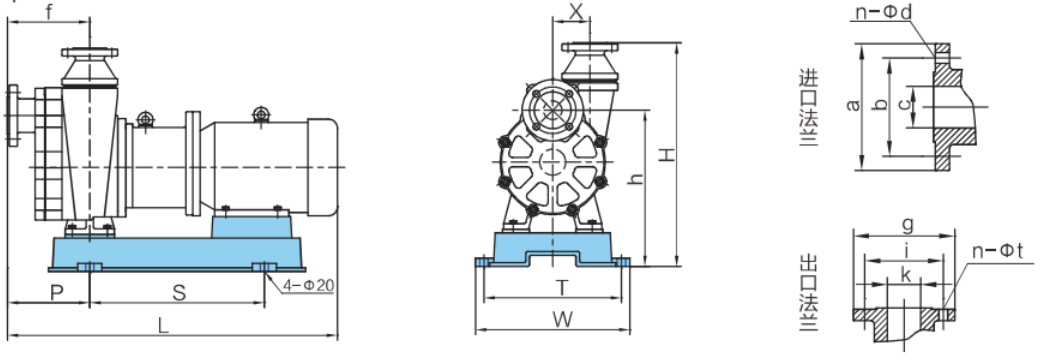

ZCQ-F氟塑料磁力自吸泵外形安装及法兰尺寸图二
表 二 ： *表中尺寸仅供参考，公司保留更改的权利，以单页具体型号安装尺寸为准。
| 序 号 | 外 型 安 装 尺 寸Outside and installing size | 进口法兰尺寸nlet flange size | 出口法兰尺寸Outlet flange size | ||||||||||||||
| L | S | P | f | W | T | H | h | X | C | a | b | n-φd | k | 9 | i | n-φt | |
| 1 | 684 | 400 | 170 | 208 | 340 | 305 | 510 | 300 | 94 | 40 | 150 | 110 | 4-φ17.5 | 32 | 140 | 100 | 4-φ17.5 |
| 2 | 684 | 400 | 170 | 208 | 340 | 305 | 510 | 300 | 94 | 50 | 165 | 125 | 4-φ17.5 | 40 | 150 | 110 | 4-φ17.5 |
ZCQ-F氟塑料磁力自吸泵使用前注意事项
1、自吸磁力泵禁止空运转，泵运行时的最小流量:设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、建议连续运行:经常开/关机会导致泵寿命大大减低。1小时开/关机的次数不要超过5次。
4、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件(如轴、轴承)的损坏。
5、如果泵运行时突然停电，必须立刻关闭电源，并关闭出口阀门。
6、泵的噪音≤95dB
7、 检查电机转向是否正确，严禁长时间倒转；
8、 禁止泵在汽蚀状态下长期运行；
9、 进水管必须严格密封不得漏水、漏气。
ZCQ-F氟塑料磁力自吸泵启动和运行
1、泵内灌满须输送的液体，管道安装完毕后，接上电源，用点动方式检查泵转动是否灵活，转向是否和转向指示标示的方向一致。
2、将出口阀打开约三分之一，即可启动泵(即开阀启动)，待完成自吸过程后，然后慢慢调节出口阀门，使泵达到规定的流量范围。
3、机组试运转5-10分钟，如无异常现象可投入运行。
4、输液时，流量、扬程和自吸高度必须控制在规定范围之内，不能相差太大，否则会引起吸空现象，使泵不能正常工作。
5、泵在工作上，不允许产生吸空现象，一旦产生吸空，必须重新引流灌液才能自吸。因此，用户必须有控制最低液位的装置或派专人看管，以防止水池内的液体被吸空。
6、停机时，先关闭出口阀门，然后再切断电源。
ZCQ-F氟塑料磁力自吸泵维修和保养
1、定期检查泵和电机，更换易损零件。
2、长期停机不用时，应清洗泵内流道并切断电源。
3、严禁空运转。如泵在室外，应采取防雨措施，以防电机受潮后烧毁。
ZCQ-F氟塑料磁力自吸泵拆卸和组装
拆卸顺序如下。组装反序。
1、松开支架与泵盖螺栓，拉开支架与泵头，松开支架与电机螺栓，二者分离。
2、松开泵体与泵盖螺栓，分开泵体与泵盖(叶轮、转子、隔离套总成和泵盖相连)。
3、松开叶轮螺母，拆下叶轮，翻转泵盖，松开隔离套压板螺栓，拆下隔离套总成，抽出转子。
4、松开前盖与泵体螺栓，二者分离，松开联结法兰与泵体螺栓，二者分离。
5、松开电机与支架螺栓，二者分离。松开外磁紧定螺钉，分离外磁与电机。
