CIP回程自吸泵

CIP回程自吸泵

CIP回程自吸泵概述

卫生级CIP回程自吸泵系列泵属卫生级、单吸、单级、自吸离心泵，适合输送牛奶、饮料、酒等各类液体，是食品化工、医药乡土洗业不可缺少的输送设备。单机封使用最高温度为120℃左右， 双机使用最高温度为150℃。其中高扬程泵特别适用于在管式杀菌、酸奶持温设备、 CIP清洗等阻力较大的系统中应用。

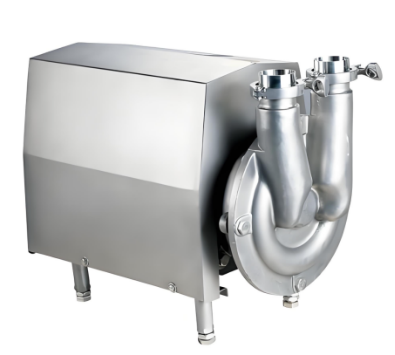

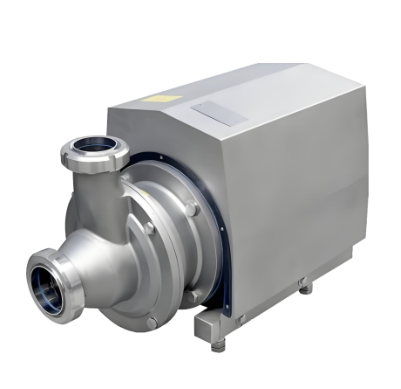

卫生级CIP回程自吸泵（进出口90度）                      卫生级CIP回程自吸泵（水平进出口）

CIP回程自吸泵结构说明

本系列泵主要是由泵体、泵座、电动机等部分组成。各部分分别由螺栓联拉。底板下的支撑可任意调节，便于安装，无需固定的安装基础。安装时可根据不同的需要 把出口管安装成垂直方向或水平方向。

本系列泵设计时采用圆滑过度、同心性结构、厚壁设计。 在材料的选用上泵体、泵盖、叶轮等凡与物料接触之零件全由AIS1316或AIS1304不锈钢制造。

机械轴封采用进口高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和自润性，延长了使用寿命。

电机选用了国际著名的 "ABB" 电机。防护等级IP55，F级绝缘、节能宽电压结构。 制作时泵体、叶轮采用整体精密浇镑，所有零件经表面处理。安装时由专用工装夹具保证尺寸间隙。

轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时察觉。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。

该自吸泵在一般安装条件下，吸入高度{含空气)为3米，如果在某种场合湾要进一步提高吸入高度，那么安装时要注意吸入管越短越好，泵的眼入应尽量避免阀门、弯 头和三通。排出管垂直高度在1米内，且在泵出口垂直1米肉，中间不设置弯头，那么可以获得该泵的最大眼入高度5米{可含空气}。

自吸泵由泵盖、叶轮、泵体、夹紧环、电动机等组成，叶轮星辐射形，泵盖由泵体组成泵的内腔，当叶轮在泵的内腔中旋转时.叶轮轮辐与内腔组成的容积，由吸入口起逐渐增大，至排口出处，组成的容积逐渐缩小。因此，使时轮轮辐中包含的液体，可成抽服和排液的往复动作，形成-定的自眼能力。泵与物料接触的主要材料，均用优质不锈钢316，另外部件组成易拆卸的结构，便于用户清洗。

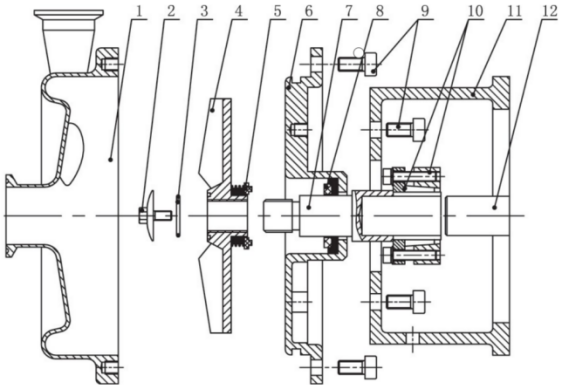

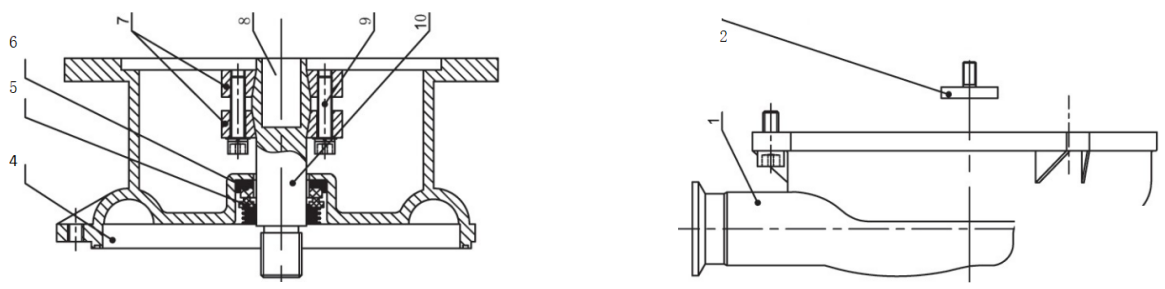

CIP回程自吸泵结构图及零部件名称（单机封）

零部件名称：1.泵头 2. 并帽螺钉 3.密封圈 4. 叶轮 5.机封动环 6. 泵盖 7. 泵轴 8. 机封静环 9. 螺钉 10.联轴器 11.机架 12. 电机轴

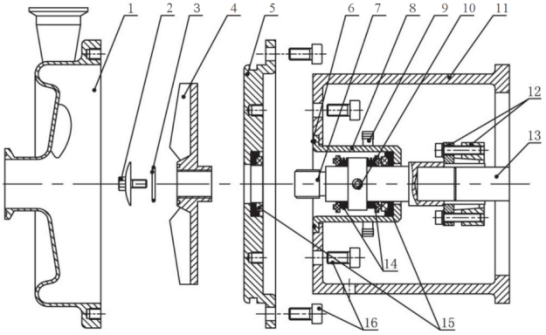

CIP回程自吸泵结构图及零部件名称（双机封）

零部件名称：1.泵头 2. 并帽螺钉 3. 密封圈 4. 叶轮 5.泵盖 6.密封圈 7. 泵轴 8.双机封座 9.冷却进口 10. 紧定螺钉 11.机架 12.联轴器 13.电机轴 14.机封动环 15. 机封静环 16.螺钉

CIP回程自吸泵性能范围

1、流量Q3-200m³/h

2、总扬程H16-50m，其中吸程5-6m

3、叶轮轮幅直径φ200mm

4、泵出口管径φ32~125mm

5、电动机功率0.75KW~55KW ( 380V，50HZ )

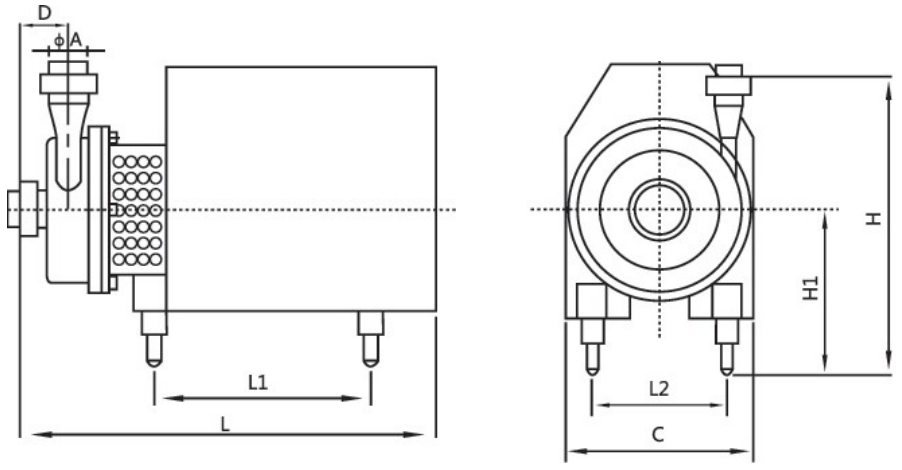

6、外形尺寸(长*宽*高)600-350-420

7、机器重量 55kg

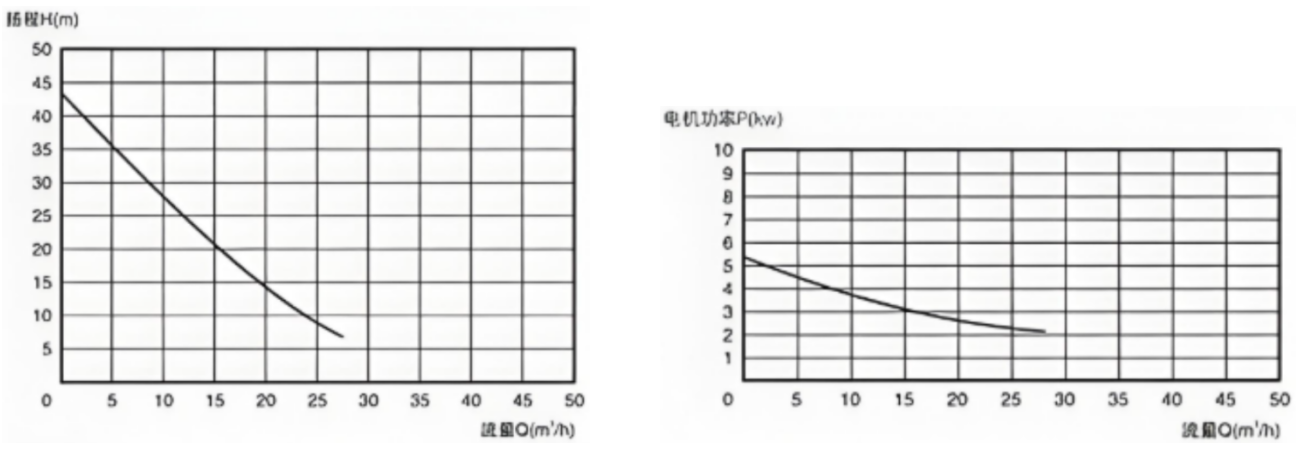

8、流量扬程曲线QH

CIP回程自吸泵特点

卫生级CIP回程泵系列泵制作精细，不易结垢，特别适用于CIP清洗。本系列泵结构简单，拆卸方便，噪音低，效率高，对物料处理平缓柔和，符合食品卫生要求又保证了产品的原风味。

CIP自吸泵，其泵体部分材料，均为耐酸不锈钢制成(AISI 316), 耐酸碱腐蚀特性，尤为显著，符合食品卫生要求。优于离心泵的特性,在于能吸取混有空气或泡沫的液体，甚至能在只有空气时，照样自行抽吸，该泵是容积式泵。广泛用于液位低于泵的吸取物料，如在吸奶间，可将奶自奶桶中吸出，或可在自动CIP清洗系统中，作为清洗缸的回程泵，机械密封为内装内流式，吸取物料的温度不高于100℃。

CIP自吸式泵，是消化吸收了国外同类产品的优点，测绘并改进后设计的，结构紧凑合理，制造精密。泵的另-特点是，自吸能力强，由测试报告分析，吸上真空度与流量，接近于正比例关系。
