IMC氟塑料合金磁力驱动泵
- 品牌：壹泵阀
- 型号：IMC
- 压力/扬程：12.5~80米
- 工作温度：0℃～80℃
- 连接方式：套管、法兰
- 产品名称：IMC氟塑料合金磁力驱动泵
- 通径/流量：2.8~100吨/每小时
- 材质：氟塑料、氟塑料合金
- 驱动方式：电动、磁力驱动
- 适用范围：适用于各种化工行业、制酸制碱、有色金属冶炼、酸洗工艺、稀土分离、农药、染料、制药、 电镀等多种行业的溶液的输送。
- 产品概述
- 性能参数
- 尺寸重量
IMC氟塑料合金磁力驱动泵
概述
IMC型系列氟塑料磁力驱动离心泵，介质过流部分IMC型采用氟塑料合金聚四氟乙烯 (F4), 聚全氟乙丙烯 (F6) 等氟塑料经科学配方成(F50-1) 材料，经高温烧结模压制成IMC型采用各种不锈钢材料，适用于-80℃~+120℃温度条件下输送任意浓度的不含固体颗粒的各种强腐蚀性液体，特别是输送昂贵、剧毒、易燃、易爆等溶液，尤其体现该泵的优越性能。取消了传统轴封利用磁力偶合间接驱动，绝对消除了泄漏的烦恼，真正达到不污染场地及浪费原材料的目的。
该产品适用于各种化工行业、制酸制碱、有色金属冶炼、酸洗工艺、稀土分离、农药、染料、制药、 电镀等多种行业的溶液的输送。

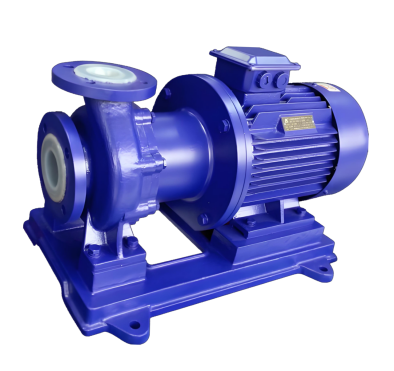

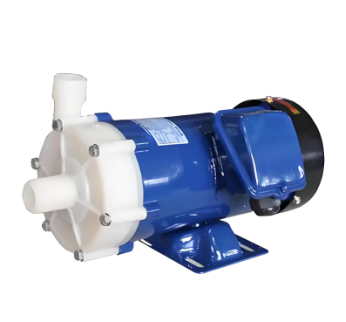

套管连接电机底座磁力泵产品图 电机底座磁力泵产品图

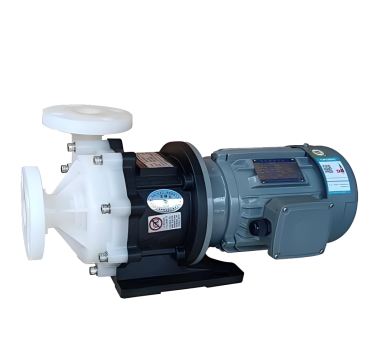

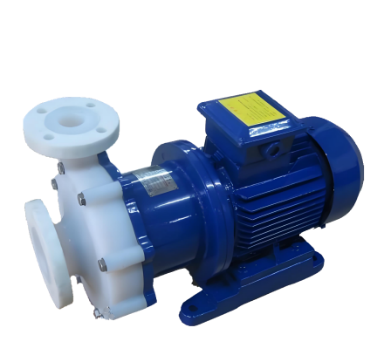

支架底板磁力泵产品图 全底板磁力泵产品图

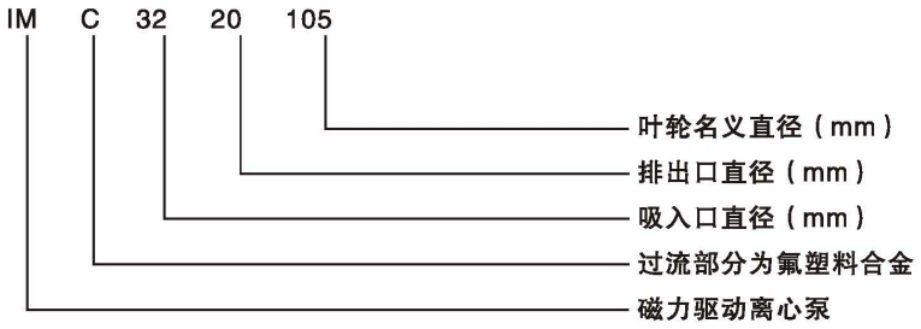

型号意义
结构图、部件名称及材料

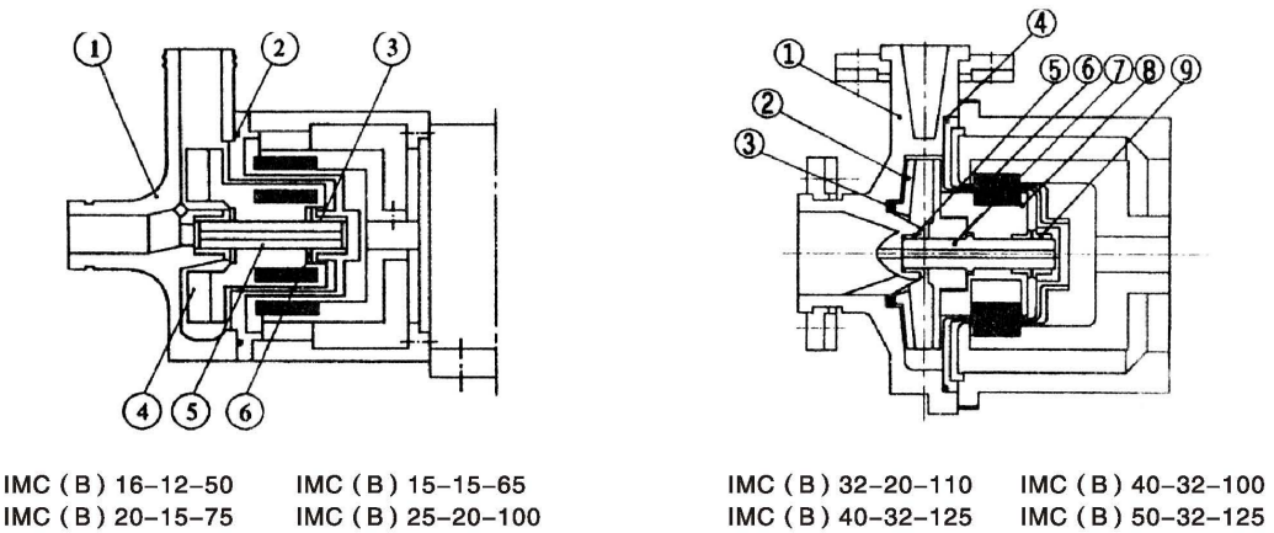

套管连接电机底座结构图 电机底座结构图
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 泵体 | 氟塑料合金 | 1 | 泵体 | 氟塑料合金 |
| 2 | 密封圈 | 氟橡胶(F4填料) | 2 | 叶轮 | 氟塑料合金 |
| 3 | 轴承 | 碳化硅sic/填充F4 | 3 | 口环 | 99.9%氧化铝陶瓷或者 碳化硅sic |
| 4 | 叶轮 | 氟塑料合金 | 4 | 密封圈 | 氟橡胶、F4 |
| 5 | 轴 | 99.9%氧化铝陶瓷、 哈氏合金 | 5 | 前轴承 | 碳化硅、陶瓷、F4填充 |
| 6 | 止推圈 | 碳化硅/填充F4 | 6 | 隔套 | 0Cr18Ni9,氟塑料 |
| 7 | 轴 | 陶瓷哈氏合金 | |||
| 8 | 磁钢 | 稀钴合金氟塑料 | |||
| 9 | 后轴泵 | 碳化硅、陶瓷、F4填充 |

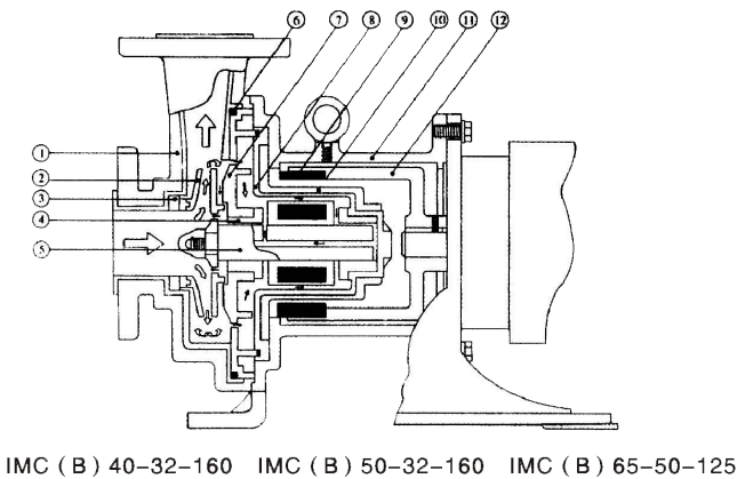

支架底板结构图
| 序号 | 名称 | 材料 |
| 1 | 泵体 | 氟塑料合金 |
| 2 | 叶轮 | 氟塑料合金 |
| 3 | 口环 | 99.9%氧化铝陶瓷碳化硅 |
| 4 | 轴承 | 填充F4 |
| 5 | 轴 | 99.9%氧化铝陶瓷或哈氏合金 |
| 6 | 密封圈 | 氟橡胶、F4 |
| 7 | 泵盖 | 氟塑料合金 |
| 8 | 隔离套 | 氟塑料F46 |
| 9 | 磁钢 | 稀钴合金外包氟塑料 |
| 10 | 不锈钢套 | 0Cr18Ni9Ti |
| 11 | 连结架 | HT200 |
| 12 | 联轴器 | HT200 |
IMC(B)65-50-160、IMC(B)80-65-160

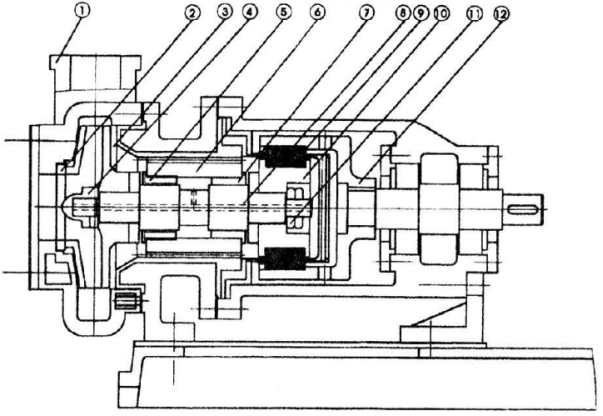

全底板结构图
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 泵体 | 氟塑料合金F50-1 | 7 | 后轴承 | 碳化硅、填充聚四氟乙烯 |
| 2 | 口环 | 三氧化二铝陶瓷、碳化硅sic | 8 | 轴 | 三氧化二铝陶瓷或哈氏合金 |
| 3 | 叶轮 | 氟塑料合金F50-1 | 9 | 隔套 | 0Cr18Ni9Ti |
| 4 | 叶轮拼帽 | 填充聚四氟乙烯 | 10 | 磁钢 | 稀钴合金、包氟塑料(F46) |
| 5 | 前轴承 | 碳化硅、填充聚四氟乙烯 | 11 | 锁紧拼帽 | 填充聚四氟乙烯 |
| 6 | 轴套 | 填充聚四氟乙烯 | 12 | 外磁钢 | HT200磁钢 |
IMC(B)65-40-200、IMC(B)80-50-200、IMC(B)10080-160

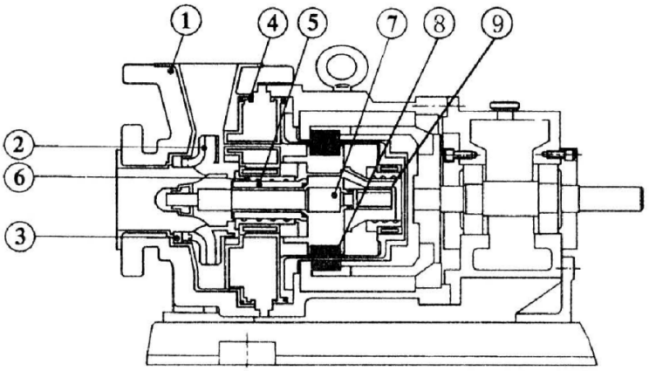

水冷磁力泵结构图
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 泵体 | 氟塑料合金 | 6 | 前轴承 | 陶瓷、填充聚四氟乙烯、碳化硅sic |
| 2 | 叶轮 | 氟塑料合金 | 7 | 轴 | 45#钢、填充聚四氟乙烯、哈氏合金 |
| 3 | 口环 | 三氧化铝陶瓷、碳化硅sic | 8 | 内磁钢 | 稀钴合金、氟塑料(F46) |
| 4 | 密封圈 | 氟橡胶、聚四氟乙烯 | 9 | 后轴承 | 碳化硅、填充聚四氟乙烯 |
| 5 | 轴套 | 陶瓷、填充聚四氟乙烯、碳化硅 |

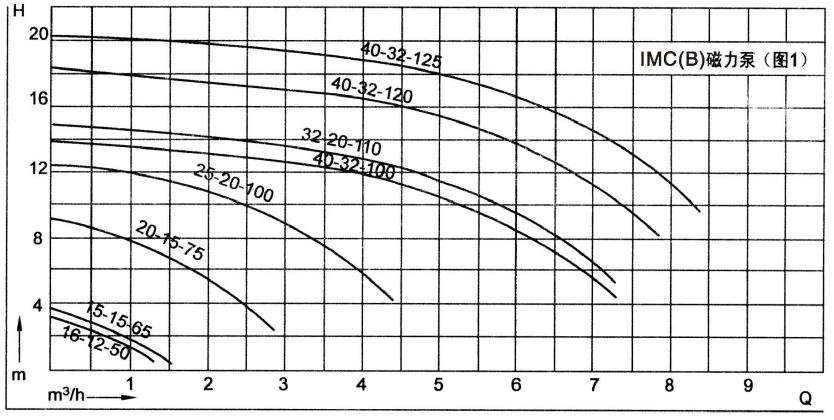

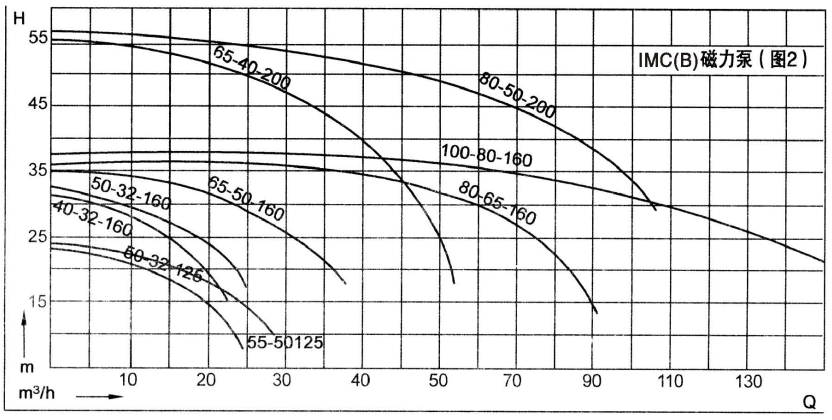

性能曲线图 （假设介质为清水之性能曲线图，20℃）
型号及性能参数表
| 型 号 Mode | 叶轮型式 Impeller type | 效率Efficisn% | 汽蚀余量NPSHrm | 泵额定转速Revolutional speed n=2900r/min | 泵额定转速Revolutlonal speed n=1450r/min | ||||||||||
| 流量Capac-ItyM3/h | 扬程Headm | 比重Densityy≤1.3 | 比重Densityγ≤1.8 | 流量CspacltyM3/h | 扬程Headm | 比重Densityy≤1.3 | 比重Densityy≤1.8 | ||||||||
| 电机功率及型号Motor power and type | 电机功率及型号Molor power and type | ||||||||||||||
| kw | kw | kw | kw | ||||||||||||
| MC32-20-125 | 30 | 5 | 3.2 | 20 | 1.1 | Y802-2 | 1.1 | Y802-2 | 1.6 | 4 | 0.55 | Y801-4 | 0.55 | Y801-4 | |
| A | 2.8 | 16.5 | 1.1 | 1.1 | |||||||||||
| IMC32-20-160 | 32 | 3.5 | 3.2 | 32 | 1.5 | Y90S-2 | 1.5 | Y90S-2 | 1.6 | 8 | |||||
| A | 2.8 | 26.6 | 1.1 | Y802-2 | 1.5 | Y90S-2 | |||||||||
| IMC40-25-105 | 36 | 6 | 6.3 | 12.5 | 1.1 | 1.1 | Y802-2 | 3.2 | 3.2 | ||||||
| MC40-25-105 | 6.3 | 12.5 | 1.1 | 1.1 | |||||||||||
| IMC40-25-125 | 32 | 5 | 6.3 | 20 | 2.2 | Y90L-2 | 2.2 | Y90L-2 | 3.2 | 5 | |||||
| MC40-25-160 | 35 | 3.5 | 6.3 | 32 | 3 | Y100L-2 | 3 | Y100L-2 | 3.2 | 8 | 0.75 | Y802-4 | 0.75 | Y802-4 | |
| A | 5.5 | 26.5 | 2.2 | Y90L-2 | 3 | Y100L-2 | |||||||||
| MC40-25-200 | 30 | 3.5 | 6.3 | 50 | 5.5 | Y132S,-2 | 5.5 | Y132S,-2 | 3.2 | 12.5 | |||||
| A | 5.5 | 43.7 | 4 | Y112M-2 | 4 | Y112M-2 | |||||||||
| IMC50-32-125 | 38 | 3.5 | 12.5 | 20 | 3 | Y100L-2 | 3 | Y100L-2 | 6.3 | 5 | |||||
| A | 11.4 | 16.5 | 2.2 | Y90L-2 | 2.2 | Y90L-2 | 5.7 | 4.2 | |||||||
| IMC50-32-160 | 40 | 3.5 | 12.5 | 32 | 4 | Y112M-2 | 4 | Y112M-2 | 6.3 | 8 | |||||
| A | 11.4 | 26.6 | 3 | Y100L-2 | 4 | Y112M-2 | 5.7 | 6.7 | |||||||
| IMC50-32-200 | 32 | 3.5 | 12.5 | 50 | 7.5 | Y132S,-2 | 11 | Y160M,-2 | 6.3 | 12.5 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | |
| A | 11.7 | 43.7 | 7.5 | 7.5 | Y132S,-2 | 5.9 | 10.9 | ||||||||
| B | 11 | 38.7 | 5.5 | Y132S,-2 | 5.5 | Y132S,-2 | 5.5 | 9.7 | |||||||
| MC50-32-250 | 25 | 3.5 | 12.5 | 80 | 15 | Y160M₂-2 | 15 | Y160M,-2 | 6.3 | 20 | 2.2 | Y100L,-4 | 3 | Y100L₂-4 | |
| A | 11.7 | 70 | 11 | Y160M,-2 | 15 | 5.6 | 17.5 | ||||||||
| B | 11 | 62 | 11 | 11 | Y160M,-2 | 5.5 | 15.5 | ||||||||
| IMC65-50-125 | 47 | 4 | 25 | 20 | 4 | Y112M-2 | 5.5 | Y132S,-2 | 12.5 | 5 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | |
| A | 22.8 | 16.6 | 3 | Y100L-2 | 4 | Y112M-2 | 11.4 | 4.2 | |||||||
| IMC65-50-160 | 48 | 4 | 25 | 32 | 5.5 | Y132S,-2 | 7.5 | Y132S,-2 | 12.5 | 8 | |||||
| A | 22.8 | 26.6 | 5.5 | 5.5 | Y132S,-2 | 11.4 | 6.7 | ||||||||
注：配用电机功率，可根据用户的介质比重不同，电机可调节匹配功率。
型号及性能参数表2
| 型 号Mode | 叶轮型式 mpeller type | 效率EHican% | 汽蚀余量NPSHrm | 泵额定转速Revolutional speed n=2900r/min | 泵额定转速Revolutional speed n=1450r/min | ||||||||||
| 流量 CapaC- itym/h | 扬程Headm | 比重Densityy≤1.3 | 比重Densityy≤1.8 | 流量Capao-tym/h | 扬程Headm | 比重Densityy≤1.3 | 比重Densityy≤1.8 | ||||||||
| 电机功率及型号Motor power and type | 电机功率及型号Motor power and type | ||||||||||||||
| kw | kw | kw | kw | ||||||||||||
| IMC65-40-200 | 43 | 4 | 25 | 50 | 11 | Y160M,-2 | 15 | Y160M₂-2 | 12.5 | 12.5 | 1.5 | Y90L-4 | 2.2 | Y100L,-4 | |
| A | 23.4 | 43.7 | 11 | 11 | Y160M,-2 | 11.7 | 10.9 | ||||||||
| B | 22 | 38.7 | 7.5 | Y132S₂-2 | 11 | 11 | 9.7 | ||||||||
| IMC65-40-250 | 38 | 4 | 25 | 80 | 18.5 | Y160L-2 | 22 | Y180M-2 | 12.5 | 20 | 3 | Y100L,-4 | 4 | Y112M-4 | |
| A | 23.4 | 70 | 18.5 | 22 | 11.7 | 17.5 | |||||||||
| B | 22 | 62 | 15 | Y160M₂-2 | 18.5 | Y160L-2 | 11 | 15.5 | |||||||
| IMC80-65-125 | 58 | 4 | 50 | 20 | 7.5 | Y132S₂-2 | 7.5 | Y132S₂-2 | 25 | 5 | 1.1 | Y90S-4 | 2.2 | Y100L,-4 | |
| A | 45.6 | 16.6 | 5.5 | Y132S,-2 | 5.5 | Y132S,-2 | 22.8 | 4.2 | |||||||
| MC80-65-160 | 57 | 4 | 50 | 32 | 11 | Y160M,-2 | 11 | Y160M,-2 | 25 | 8 | 1.5 | Y90L-4 | 2.2 | Y100L,-4 | |
| A | 45.6 | 26.6 | 7.5 | Y132S₂-2 | 11 | 22.8 | 6.7 | ||||||||
| IMC80-50-200 | 51 | 4 | 50 | 50 | 15 | Y160M₂-2 | 18.5 | Y160L-2 | 25 | 12.5 | 3 | Y100L₂-4 | 4 | Y112M-4 | |
| A | 46.8 | 43.7 | 11 | Y160M,-2 | 15 | Y160M₂-2 | 23.4 | 10.9 | |||||||
| B | 44 | 38.7 | 11 | 11 | Y160M,-2 | 22 | 9.7 | 2.2 | Y100L,-4 | 3 | Y100L,-4 | ||||
| IMC80-50-250 | 47 | 4 | 50 | 80 | 30 | Y200L,-2 | 37 | Y200L,-2 | 25 | 20 | 4 | Y100M-4 | 5.5 | Y132S-4 | |
| A | 46.8 | 70 | 30 | 30 | Y200L,-2 | 23.4 | 17.5 | 4 | Y112M-4 | ||||||
| B | 44 | 62 | 22 | Y180M-2 | 22 | Y180M-2 | 22 | 15.5 | 3 | Y100L₂-4 | 4 | Y112M-4 | |||
| IMC100-80-125 | 65 | 4.5 | 100 | 20 | 11 | Y160M,-2 | 15 | Y160M₂-2 | 50 | 5 | 2.2 | Y100L,-4 | 3 | Y100L,-4 | |
| A | 91.2 | 16.6 | 11 | 11 | Y160M,-2 | 45.6 | 4.2 | ||||||||
| IMC100-80-160 | 63 | 4.5 | 100 | 32 | 18.5 | Y160L-2 | 22 | Y180M-2 | 50 | 8 | 3 | Y110L₂-4 | 4 | Y112M-4 | |
| A | 91.2 | 26.6 | 15 | Y160M₂-2 | 18.5 | Y160L-2 | 45.6 | 6.7 | |||||||
| IMC100-65-200 | 62 | 4.5 | 100 | 50 | 30 | Y200L,-2 | 37 | Y200L,-2 | 50 | 12.5 | 4 | Y112M-4 | 5.5 | Y132S-4 | |
| A | 93.6 | 43.7 | 30 | 30 | Y200L,-2 | 46.8 | 12.9 | ||||||||
| B | 88 | 38.7 | 22 | Y180M-2 | 22 | Y180M-2 | 44 | 9.7 | 4 | Y112M-4 | |||||
| IMC100-65-250 | 61 | 3.6 | 100 | 80 | 45 | Y225M-2 | 50 | 20 | 7.5 | Y132M-4 | 11 | Y160M-4 | |||
| A | 60 | 93.6 | 70 | 45 | 46.8 | 17.5 | 5.5 | Y132S-4 | 7.5 | Y132M-4 | |||||
| B | 59 | 88 | 62 | 37 | Y200L₂-2 | 44 | 15.5 | 55 | Y132S-4 | ||||||
注：配用电机功率，可根据用户的介质比重不同，电机可调节匹配功率。

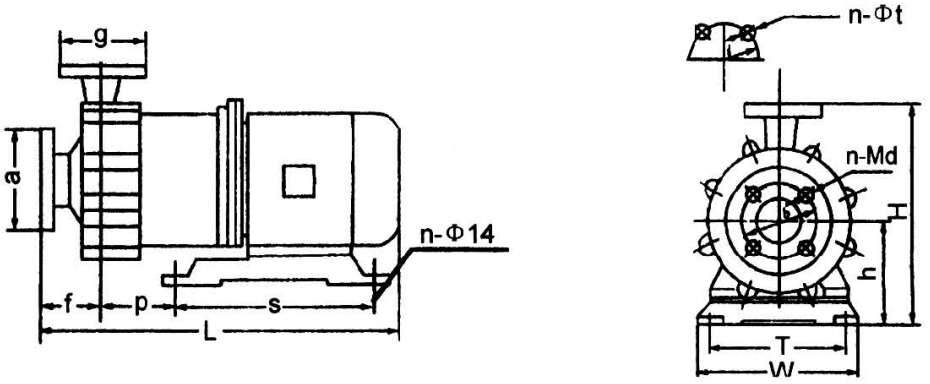

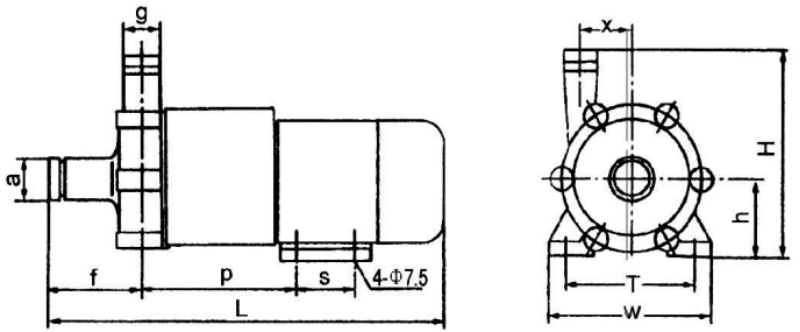

套管连接电机底板外形安装尺寸图
套管连接电机底板外形安装尺寸表
| 规格 | L | S | P | f | W | T | H | h | a | g | X |
| IMC(B)16-12-50 | 200 | 56 | 80 | 30 | 90 | 71 | 100 | 45 | 24 | 17 | 22 |
| IMC(B)15-15-65 | 290 | 71 | 115 | 40 | 112 | 90 | 125 | 56 | 20 | 20 | 25 |
| IMC(B)20-15-75 | 316 | 71 | 120 | 55 | 112 | 90 | 138 | 59 | 27 | 20 | 38 |
| IMC(B)25-20-100 | 360 | 80 | 150 | 60 | 125 | 100 | 165 | 63 | 34 | 34 | 49 |
电机底板外形尺寸图
电机底板外形尺寸表
| 规格 | L | S | P | f | W | T | H | h | a | b | g | i | n-φd | n-φt |
| IMC(B)32-20-110 | 430 | 200 | 125 | 65 | 148 | 115 | 216 | 105 | φ120 | Φ90 | φ90 | φ65 | 4-M8 | 4-φ10 |
| IMC(B)40-32-100 | 500 | 260 | 65 | 80 | 185 | 160 | 250 | 110 | φ130 | φ100 | φ120 | Φ90 | 4-M10 | 4-φ12 |
| IMC(B)40-32-125 | 515 | 260 | 65 | 80 | 185 | 160 | 260 | 120 | φ130 | φ100 | φ120 | φ90 | 4-M10 | 4-φ12 |
| IMC(B)50-32-125 | 540 | 260 | 65 | 80 | 185 | 160 | 260 | 120 | φ130 | φ100 | φ120 | φ90 | 4-M10 | 4-Φ12 |

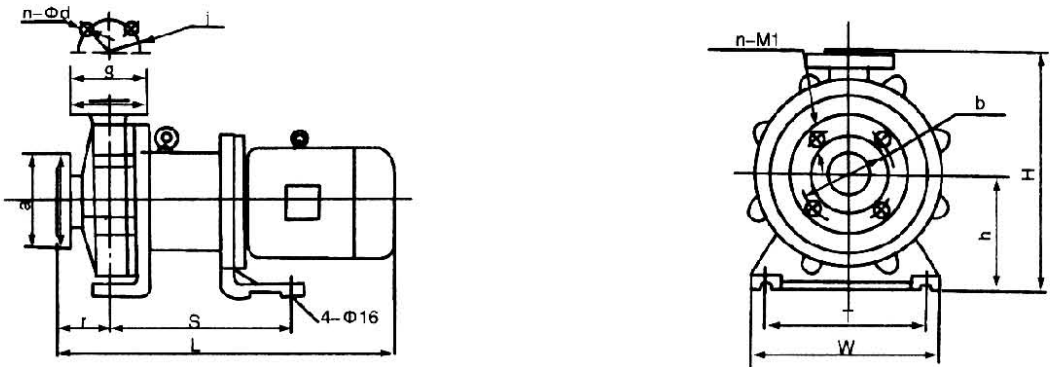

支架底板外形尺寸图
支架底板外形尺寸表
| 规格 | L | S | f | W | T | H | h | a | d | 9 | j | n-φd |
| IMC(B)40-32-160 | 625 | 350 | 80 | 290 | 240 | 350 | 190 | φ130 | φ100 | φ130 | φ100 | 4-M10 |
| IMC(B)50-32-160 | 625 | 350 | 80 | 290 | 240 | 350 | 190 | Φ140 | Φ110 | Φ130 | φ100 | 4-M10 |
| IMC(B)65-50-125 | 625 | 350 | 85 | 290 | 240 | 350 | 190 | φ140 | φ130 | φ140 | φ100 | 4-M10 |

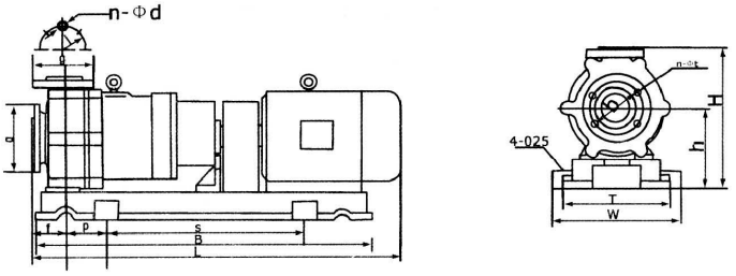

全底板外形尺寸图
全底板外形尺寸表
| 规格 | L | B | S | f | W | T | H | h | a | g | b | j | n-φd | n-φt |
| IMC(B)65-40-200 | 1305 | 1140 | 740 | 200 | 100 | 490 | 440 | 440 | φ260 | 240 | φ185 | φ110 | 4-18 | 4-18 |
| IMC(B)80-50-200 | 1305 | 1140 | 740 | 200 | 100 | 490 | 440 | 440 | φ260 | 240 | φ200 | Φ145 | 8-φ18 | 8-φ18 |
| IMC(B)100-80-160 | 1305 | 1270 | 840 | 215 | 100 | 540 | 490 | 480 | φ280 | 240 | φ220 | Φ160 | 8-φ18 | 8-φ18 |

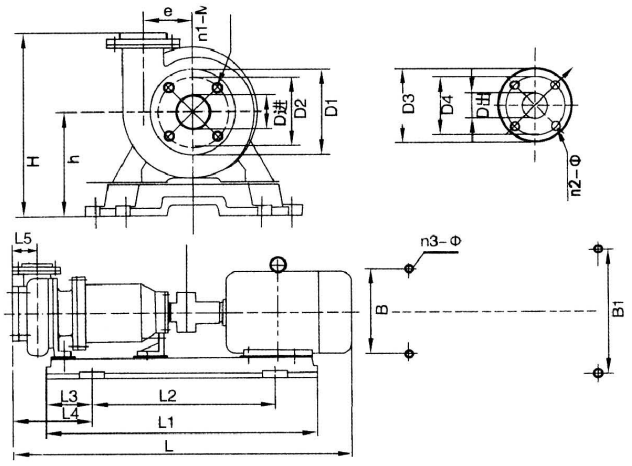

水冷磁力泵外形尺寸图
水冷磁力泵外形尺寸表
| 规格 | L | L1 | L2 | L3 | L4 | L5 | H | h | e | 进口 |
| IMC(B)65-50-160 | 1035 | 830 | 560 | 135 | 265 | 70 | 347 | 197 | 95 | 65 |
| IMC(B)80-65-160 | 1075 | 860 | 560 | 135 | 265 | 70 | 375 | 225 | 95 | 80 |
| 规格 | D1 | D2 | 出D | D3 | D4 | B | B1 | n1-M | n 2 - φ | n3-φ |
| IMC(B)65-50-160 | 165 | 130 | 50 | 140 | 110 | 250 | 375 | 4-M12 | 4-φ14 | 4-φ14 |
| IMC(B)80-65-160 | 185 | 150 | 65 | 160 | 135 | 250 | 375 | 4-M12 | 4-φ14 | 4-φ14 |
安装与使用
使用前应检查，校对泵标牌上的主要技术参数与使用要求是否相符。
应水平安装，不得使泵体承受管路重量，泵的出水口朝上安装。
使用前应先启动几秒钟，确认后，即开机。以检查转向是否正确，而且可使泵的摩擦付润滑。
若被输送介质的液面高于泵轴中心线，起动前找开吸入管道阀门即可，或介质液面低于轴中心线，进 管需配底阀。
泵启动后，排出口阀门缓慢开启，待泵达到正常状态后，再将排出口阀调节到所需参数要求，不得采
有调节吸入口阀门得到理想流量的方法。
停止运行时，应先关闭排出口阀，再关闭电源，最后关闭吸入口阀门。
绝对禁止空载运行。
介质中若有固体颗粒，在泵的入口要加过滤网(若含铁磁微粒，应加磁性过滤器)。若介质会沉淀结 晶，使用后应及时清洗。(一般情况下，严禁输送结晶体和带颗粒的介质)。
使用中发现噪音大和振动剧烈或过热现象，应立即停机检查电机及内转子、联轴器、静环、动环等零 部件是否损坏，对损坏的零部件应及时更换。
故障及排除方法
| 1、打不出液体 | 1、吸入管内有空气2、吸入管漏气3、泵内灌注液体不足4、吸入管路有杂物堵塞5、泵反转6、吸入高度太高 | 1、重新灌注液或排空气体2、检查吸入管路3、重新灌注液体4、清除堵塞杂物5、调整转向6、降低安装高度 |
| 2、流量不足 | 1、叶轮损坏2、转速不够3、管路内有杂物堵塞 | 1、更换叶轮2、检查电机和供电线路3、清除堵塞杂物 |
| 3、扬程不足 | 1、输送介质有空气2、叶轮损坏3、转速不够4、输送介质比重过大 | 1、重新灌注液体或排空气体2、更换叶轮3、检查电机和供电线路4、降低粘度或增加灌注压力 |
| 4、泵组振动 | 1、泵轴线与电机轴线偏差过大2、吸上高度太高产生汽蚀3、有机械磨擦 | 1、重新调整2、降低安装高度3、检查何处摩擦并进行检修 |
