【2YZX双联柱塞式计量泵】工作原理_结构图纸_尺寸_说明书

2YZX双联柱塞式计量泵

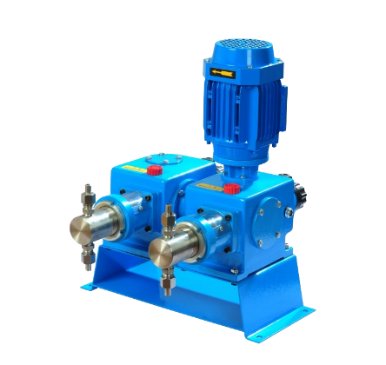

2YZX双联柱塞式计量泵产品图

●标配：泵头PVC 电机380V 50Hz

●选配：泵头316、304

电机：420V、220V、110V、防爆电机、变频电机

2YZX双联柱塞式计量泵特点

1.柱塞泵使用的排出压力范围比较广泛，且宜制成高压泵

2.结构简单，维修方便，价格具有竞争优势

3.柱塞直径很小，通常在6-50mm.

4.使用绝缘，冷却或加热泵缸控制介质温度。

2YZX双联柱塞式计量泵适用范围

可调流量范围: 4-440 L/H

压力范围: 0.5-50 Mpa

电机功率: 0.37KW, 0.55KW, 220V / 380V / 400V, 50/60HZ

驱动系统: 两相、三相标准电机或防爆电机

流量控制方式:手动控制, 自动控制

防护等级: IP55,IP54

2YZX双联柱塞式计量泵零部件材料

泵头: SUS304, SUS316

单向阀: SUS304, SUS316, PVC, PTFE

阀球: 氧化锆、304、316、陶瓷、二氧化硅

环境温度: -30℃ --- 100℃

2YZX双联柱塞式计量泵工作原理

·通过柱塞的往复运动，直接将工作介质吸入或排出。由于柱塞和密封都直接接触介质，选择合造的柱塞材质和密封形式，可保证泵在运转过程中具有更理想的性能。

·柱塞泵头结构简单、经济、计量精度高，需要选择和维护好密封，柱塞和密封之间横向自动对中性，确保两者之间的磨损小。

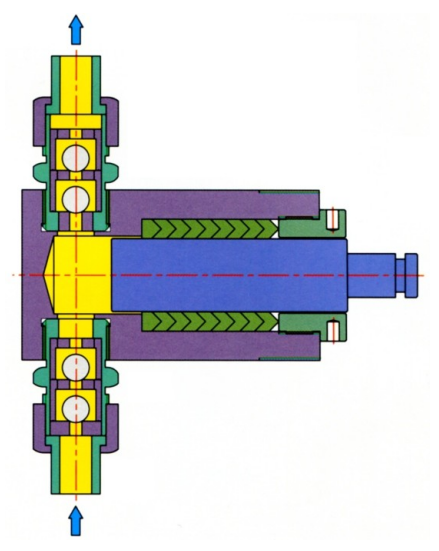

柱塞式计量泵结构图

2YZX双联柱塞式计量泵型号意义

2YZX双联柱塞式计量泵性能参数

型号	流量(L/H)	电机功率		柱塞直径(mm)	行程(mm)	泵速(min-1)	进出口径重量(mm) (KG)
		0.37kw	0.55kw
		压力(Mpa)
2YZX 4/50(38)	4	38	50	6	20	96/144	6接管套	40
2YZX 6/32(21)	6	21	32	8
2YZX 10/20(13)	10	13	20	10
2YZX 16/14(9)	16	9.0	14	12
2YZX 30/7.6(5.4)	30	5.4	7.6	16
2YZX 50/5.0(3.5)	50	3.5	5.0	20
2YZX 76/5.0(3.2)	76	3.2	5.0	20
2YZX 110/3.2(2.2)	110	2.2	3.2	25			10接管套	45
2YZX 150/2.5(1.7)	150	1.7	2.5	28
2YZX 200/2.0(1.3)	200	1.3	2.0	32
2YZX 260/1.6(1.1)	260	1.1	1.6	35			15接管套	45
2YZX 310/1.3(0.9)	310	0.9	1.3	38
2YZX 380/1.0(0.7)	380	0.7	1.0	42
2YZX 440/0.7(0.5)	440	0.5	0.7	45

2YZX双联柱塞式计量泵材质耐腐蚀性能对照表

腐蚀介质	浓度%	不锈钢			增强聚丙烯			氟塑料
腐蚀介质	浓度%	250C	500C	1000C	250C	500C	1000C	250C	500C	1000C
硫酸	0-50	×	×	×	√	√	0	√	√	√
硫酸	50-98	×	×	×	√	0	×	√	√	√
硝酸	10-70	√	√	√	√	√	0	√	√	√
硝酸	70-100	√	√	√	×	×	×	√	√	√
盐酸	任意	×	×	×	0	0	0	√	√	√
磷酸	0-90	×	×	×	√	√	0	√	√	√
氢氟酸	0-50	×	×	×	√	√	√	√	√	√
氰溴酸	任意	×	×	×	√	√	√	√	√	√
酪酸	0-50	×	×	×	√	√	×	√	√	√
氟硅酸	任意	×	×	×	√	√	√	√	√	√
王水		×	×	×	×	×	×	√	√	√
甲酸	任意	×	×	×	√	√	√	√	√	√
醋酸	任意	0	0	0	√	√	0	√	√	√
丁酸	任意	√	√	√	√	√	√	√	√	√
乳酸	任意	√	√	×	√	√	×	√	√	√
草酸	任意	0	0	×	√	0	×	√	√	√
脂肪酸	任意	√	√	√	√	0	×	√	√	√
苯甲酸	任意	√	√	√	√	√	×	√	√	√
柠檬酸	任意	√	√	√	√	0	×	√	√	√
苯磺酸	任意	√	√	√	0	0	×	√	√	√
氯醋酸	任意	×	×	×	√	√	×	√	√	√
氢氧化钾	任意	√	√	×	√	√	√	√	√	√
氢氧化钠	任意	√	√	√	√	√	√	√	√	√
硫酸铵	任意	×	×	×	√	√	√	√	√	√
磷酸铵	任意	√	√	×	√	√	0	√	√	√
氯化铵	任意	×	×	√	√	√	0	√	√	√
硫酸钠氟	任意	0	0	×	√	√	√	√	√	√
化氢铵	任意	×	×	×	√	√	√	√	√	√
硫酸铅	任意	√	√	√	√	√	√	√	√	√
次氯酸钙	0-25	×	×	×	√	0	0	√	√	√
甲醇	任意	√	√	√	√	0	0	√	√	√
乙醇	任意	√	√	√	√	0	0	√	√	√
甲苯	任意	√	√	√	×	×	×	√	√	√
二氯乙烷	任意	√	√	√	×	×	×	√	√	√
氯酸	任意	×	×	×	√	√	×	√	√	√
氯酸钾	任意	√	√	√	√	√	√	√	√	√
硼酸	任意	√	√	0	√	√	√	√	√	√
磷酸钠	任意	√	√	√	√	0	×	√	√	√
硼砂	任意	√	√	√	√	√	√	√	√	√
高锰酸钾	任意	√	√	√	√	√	×	√	√	√
亚硫酸	任意	√	√	0	√	√	√	√	√	√
硅酸	任意	×	×	×	√	√	√	√	√	√
次氯酸	任意	×	×	×	√	√	√	√	√	√
硫酸镍	任意	√	√	×	√	√	√	√	√	√
氟化铝	任意	0	×	×	√	√	√	√	√	√

*注：“√”表示使用效果好；“0”表示可以使用。“×”表示不可以使用输送介质如不在表内或其它特殊性质的请与我们联系。

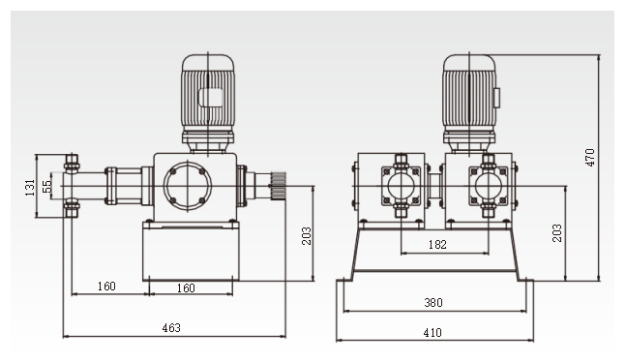

2YZX双联柱塞式计量泵外形尺寸图

2YZX双联柱塞式计量泵材质化学防腐性能表

品名

分子式

浓度

Acryl

PVC

PP

PVDF

1.4404

FPM

EPDM

Tygon

pharmed

PE

24819

硫酸钾

K2SO4

S

良好

受限

良好

硫酸钾铝

KAI(SO4)2

S

良好

硫酸铝

AI2(SO4)3

S

良好

硫酸镁

参照硫酸镁

硫酸镁

MgSO4

S

良好

一般

硫酸锰

MnSO4

S

良好

硫酸钠

Na2SO4

S

良好

硫酸镍

NiSO4

S

良好

一般

硫酸铅

PbSO4

S

良好

硫酸氢钾

KHSO4

5%

良好

硫酸氢钠

NaHSO4

S

良好

硫酸氢钠

=>重酸氢钠

硫酸铁

Fe2(SO4)3

S

良好

受限

良好

硫酸铜

CuSO4

S

良好

硫酸铜

=>硫酸铜

硫酸锡

SnSO4

S

未知

良好

一般

硫酸锌

ZnSO4

S

良好

差

良好

一般

硫酸亚铁

FeSO4

S

良好

硫酸盐

参照硫酸铁

(铝)钾矾，(钾)明矾

=>硫酸钾铝

六氰铁钾

K3Fe(CN)6

S

良好

六氰亚铁钠

K4Fe(CN)6

S

良好

氯苯

C6H5CI

100%

差

良好

差

受限

氨丙酮

CICH2COCH3

100%

差

未知

良好

差

良好

差

未知

氯丁二烯

C4H5CI

100%

差

未知

良好

差

未知

氯丁橡胶

参照氯丁二烯

氯仿

CHCI3

100%

差

受限

良好

差

受限

差

良好

氯仿

=>氯仿

氯化铵.卤砂

=>氯化铵.卤砂

氯化铵.卤砂

NH4CI

S

良好

差

良好

一般

氢化钡

BaCI2

S

良好

差

良好

氯化苯甲酰

C6H5COCI

100%

差

未知

受限

未知

受限

良好

未知

受限

良好

氢化钙

Ca4CI2

S

良好

差

良好

氯化汞

HGCI2

S

良好

差

良好

氯化钴

CoCI2

S

良好

差

良好

氯化钾

KCI

S

良好

差

良好

一般

氯化锂

LiCI

S

良好

差

良好

未知

氯化铝

AICI3

S

良好

差

良好

氯化镁

MgCI2

S

良好

受限

良好

氯化钠

NaCI

S

良好

差

良好

氯化镍

NiCI2

S

良好

差

良好

氯化锑

SbCI3

S

良好

差

良好

未知

氯化铁

FeCI3

S

良好

未知

氯化铜

CuCI2

S

良好

1%

良好

氯化锌

ZnCI2

S

良好

差

良好

未知

氯化亚铁

FeCI2

S

良好

差

良好

氯化乙醇

CICH2CH2OH

100%

差

良好

受限

良好

差

受限

差

良好

氯化银

AcCI

S

良好

差

良好

一般

氯磺酸

SO2(OH)CI

100%

差

受限

差

良好

差

受限

氯甲苯

C7H8CI

100%

差

未知

良好

差

未知

良好
